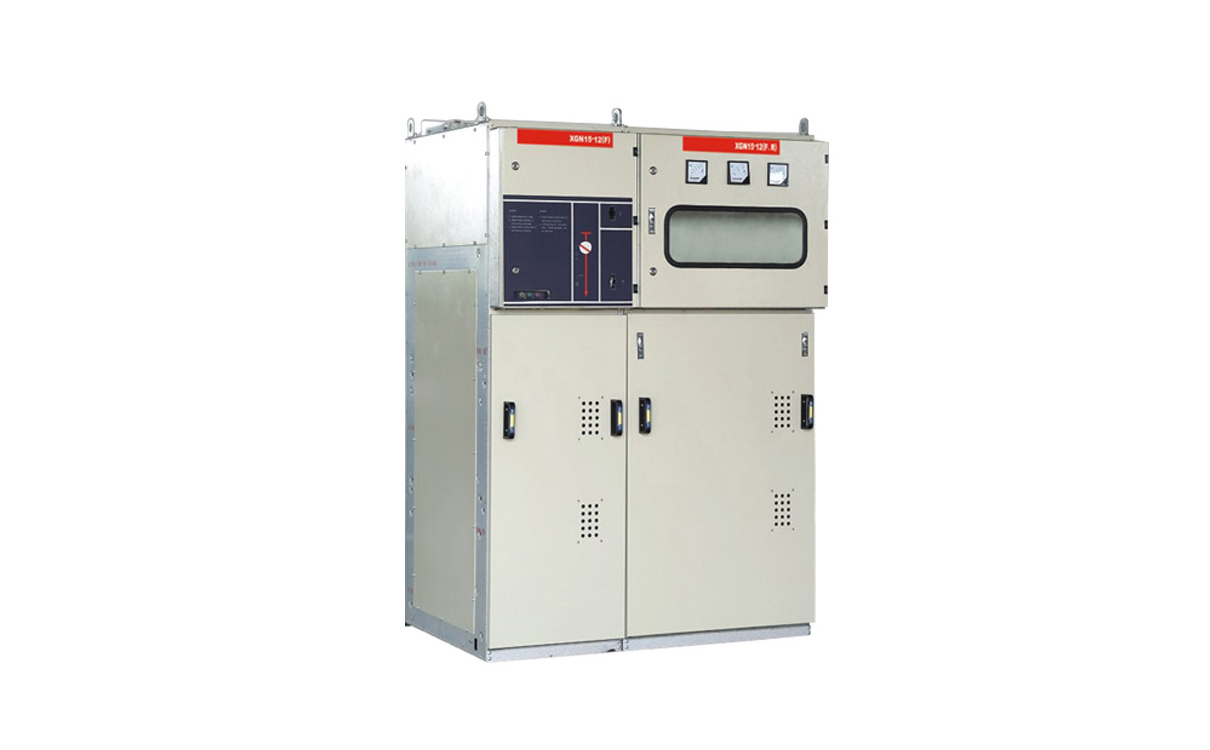

高压环网柜各项标准要求

一、设计要求

高压环网柜在较初的设计时要符合正常工作条件并且要求能够做到监视、维护等工作方便安全的稳定运行。设备结构上具有较好的系列型号和通用性要满足不同环境条件下使用需求，而且设备整体外观要与使用环境实现较好的协调性。产品内部的各元器件必须要采用满足各自技术标准规定，柜体要具备很强的机械刚度在现场安装实施起吊时不会发生变形，同时不可以影响到内部各个零部件的原本特性，安装之后一定要做到可以让底座连接牢固且电气连接稳定可靠。

二、结构要求

高压环网柜对于结构上必须要满足相关技术标准要求规定：

1、首先是柜体要采用性能良好的钢材必须要具备有效的防腐和防锈等特点，在柜体制造而成之后要为其喷涂上耐久的防护层。设备柜体是采用自然通风的方式进行良好的空气循环，在母线单元、开关单元以及电缆单元它们的背部位置都设有防爆泄压窗口。设备开孔位置必须要有不锈钢制作而成丝网装置并且网孔尺寸要在2.5*2.5丝径0.5或以上规格，并且高压架空进线是采用顶部架接方式去完成。

2、其次高压环网柜内部所有元器件都要选择使用定型产品，而且它们的技术性能要符合相关的标准和规范要求，同时在安装的时候要注意装在方便工作人员进行导线架接和操作维护的位置。

3、较后是设备的母线单元、开关单元以及电缆单元的标准要求，母线单元结构是位于柜体的上方位置可以方便与近距离的其它电气设备相连接。母线单元、仪表单元、熔断机构以及电缆单元它们之间均是采用了金属板隔离形成独立隔室都有可靠的接地功能，高压环网柜可以满足靠墙安装需求所以在打开前柜门的时候，电缆架接结构应该要有充足的空间做到方便更换或维护各个元件条件。设备中的电缆单元要设置金属封闭间隔以及室门满足使用在高压电气开关设备中必须具备的五防技术要求。

三、技术要求

1、在高压环网柜柜体前门内部要标志出清晰的主回路图纸和接线图纸，并且有各项操作流程和注意事项提示。每个信号指示灯以及仪表设备要装设在容易观察到的位置，同时要满足可以随时安全更换的条件。柜内要设有专门用于接地的导体装置而且要具备两个与接线系统互相连接的接地端子且具有明显的标志说明，接地导体材料要选择采用铜质母线其技术参数是按照电流密度小于或等于每平方毫米200安的方式保证连接面和接触压力。

2、在高压环网柜低压回路当中的接地母线与零母线要分离开来同时标出有色差的标志，二次线连接要选用小于1.5平方毫米的铜芯绝缘线其颜色要符合国家标准的规定，导线要采用金属或者绝缘材料制成与主回路分离穿过每个单元之间的金属隔离板时要用绝缘护套，隔室和门之间要利用软性导线相互联结但是不可以影响到室门的正常活动。
