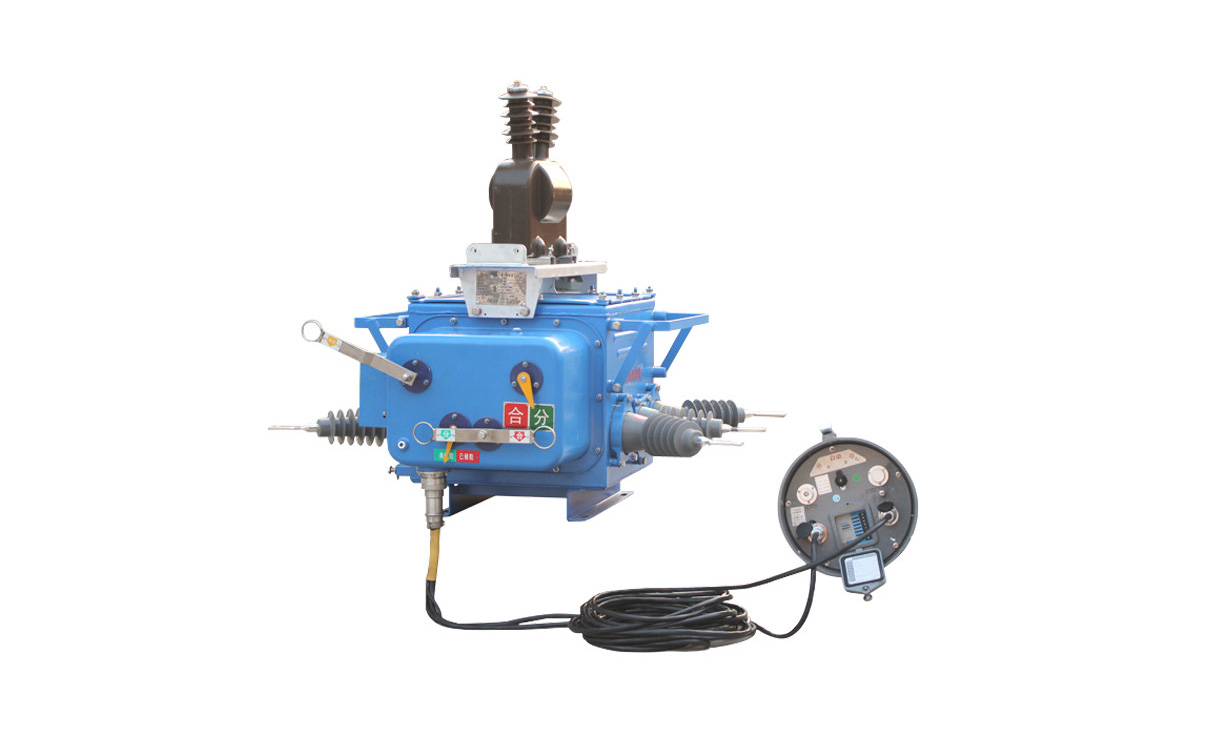

zw20真空断路器简单描述

一、简介

zw20真空断路器是属于额定电压为12千伏以及三相交流50赫兹的户外配电设备，箱体外壳是采用先进的绝缘气体进行全方位密封做到防爆绝缘结构技术同时将进出线导管加工处理实现密封性能得到提升，让设备整体密封性更加完善改良而且内部的充气气体不会出现泄漏，也不会受到外界工作环境的任何影响与干扰，能够长期稳定可靠的保持正常工作状态运行。

二、功能特点

1、设备可以做到灵活操作让工作效率得到提高，采用多种模式实现储能操作分别有手动或电动等。合闸操作能够做到近距离或远距离遥控操作更加方便，开断性能良好能实现短路电流达到三十次操作。

2、zw20真空断路器操作功率小可靠性和安全性比较高，采用全新的设计理念让内部的弹簧机构小型化，将部件数量和电机功率都降低较低水平得到整体优化。同时把主回路、元器件以及操动机构等装置都密封到绝缘充气气体当中，不让它们受到外部因素的干扰做到性能稳定可靠具备免维护特性。

3、设备采用性能优质的绝缘进出线使用橡胶套管让接线端子之间绝缘离充沛外部绝缘优良使用起来安全，配置了四个遥控操作设置实现遥测、遥信、调节以及控制等功能，安装方式简单快速可以采用传统柱上的方法或者固立安装方法。

三、结构配置

zw20真空断路器主要结构组成如下：

1、延时保护装置：可以对过电涌流现象调整时间避过合闸涌流，调整电流定值和过流动作时间，调整断电流倍数和速断动作时间。

2、箱体外壳：是通过特殊加工处理过的金属材质铸造而成，同时对其进行喷塑起到防护作用能更加耐腐蚀耐老化，让气密性更高密封程度完整使机械强度得到提升。

3、拐臂绝缘套管：绝缘强度高让电弧爬电比距加大，做到箱体外相间中心距离达到280毫米。

4、弹簧机构：拥有电动手动两种储能操作同时分合闸装置兼备，功能齐全配置延时保护装置可以具有多种保护功能而且结构设计精巧外形美观耐用耐老化等优点。

四、工作原理

zw20真空断路器动作原理都有如下：

1、电动储能原理：由电动机构将输出扭矩驱动到小齿轮上，经过链条的移动传至到主轴上的大齿轮上，从而实现对拐臂进行带动旋转使得合闸弹簧储能，当拐臂上面的螺丝压到下行程开关的时候，会切断电动机构的电源弹簧储能完毕。

2、手动储能原理：由手动储能传动机构输出轴通过它上面的小型齿轮，将旋转扭矩传递给小齿轮使其和大齿轮形成匹配，从而带动拐臂旋转使合闸弹簧进行储能。

3、重合闸原理：当机构释放出储能弹簧的能量之后完成了合闸动作那么在次状态下机构可以重新再次进行储能动作，储能之后会处于在已经储能的状态一旦跳闸后接到重合闸信号那么机构会再一次的实现自动重合闸操作。

4、过流脱扣原理：当过流脱扣装置中的过流线圈达到规定的电流时，电磁铁会发生动作推动脱扣杆使得分闸半轴进行逆时针旋转，解除束缚从而产生与分闸电磁铁相同的操作完成设备过流脱扣动作。
