VS1真空断路器建模四大关键点

VS1真空断路器是如今应用非常广泛的一款高压真空断路器，但是这款产品在建设过程中是有一些注意要点的，下面我就来给大家详细介绍一下VS1真空断路器建模过程当中的四大关键点，希望大家在看完之后，能够对你们有所帮助。

1.动力的合理施加

大家也都知道VS1真空断路器在分闸的过程中较为主要的驱动力是由每个相将的分闸弹簧所提供的，弹簧在系统当中的输出力又主要是根据刚度系数和作用力下的长度所决定的，这些就决定了分闸过程中一些主要的参数，包括刚分速度，平均分闸速度，分闸时间这三大参数，所以在进行弹簧参数方面的设定上一定要准备，设置合适的参数。

同样，相比于断路器的分闸过程来说，断路器的合闸过程相对更为复杂一点，在合闸操作过程当中，不仅仅只是要考虑分闸弹簧的反力，还需要将弹簧与驱动拐臂的撞击考虑进去，所以就不只是考虑原来的分闸弹簧在作用力下的长度，还需要对分闸弹簧与驱动拐臂之间的参数也进行定义，从新调整出合适的动力施加值。

2.反力的合理施加

当然决定VS1断路器分闸特性方面的因素除了动力以外，还与整个产品当中的众多的反力都有很大的关联，比如波纹管的反力，油缓冲器反力，触头弹簧的反力，这些都是产品的分闸特性有一定的关联的，所以在建设过程中，这些反力方面的建设也是需要保障一定的合理性。

3.约束关系

VS1真空断路器当中操作机构的约束关系是比较多样的，向一些固定约束，转动约束，平移约束以及碰撞约束。产品在建模的过程中，要对后续使用过程中实际操作机构可能会运用的约束进行充分考虑，进行合理的分析，然后在对产品进行约束关系的添加，要不然在实际应用过程中，产品出现了一些必要约束关系却遗漏的情况就会非常影响整个VS1真空断路器的运行和输出结果。

4.仿真控制

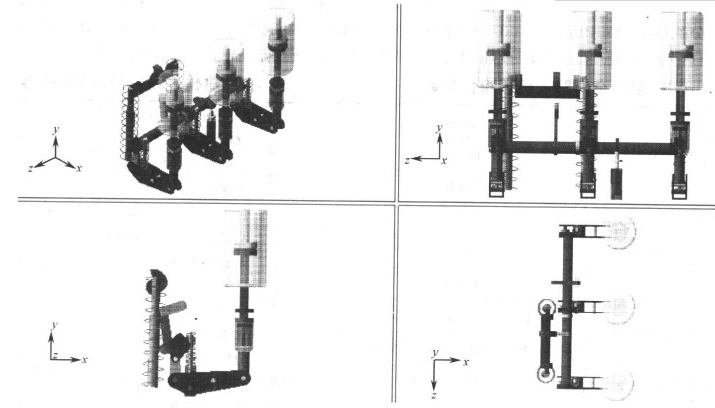

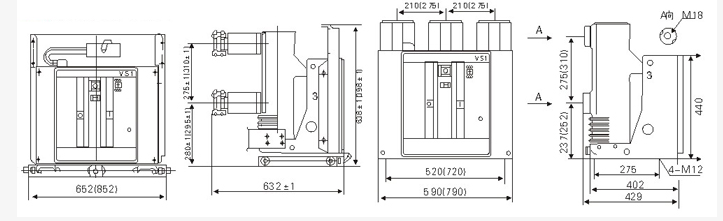

如今产品进行仿真操作已经是一件非常方便的事情了，我们对VS1真空断路器进行建模的过程中，可以非常直观的对仿真的效果进行查看，下图中就是建立的VS1真空断路器操作机构的仿真模型，分别为轴测图，右视图,正视图，俯视图。但是我们要额外注意，在进行仿真的时候，要充分考虑产品的操作机构特点，以及产品分合闸的过程。另外特别需要注意的是，加强仿真过程当中的控制效果，我们可以给产品配备传感器，来对仿真过程进行自动的控制，达到较好的效果。

以上就是VS1真空断路器建模方面四大关键点，全都是由巨广电气整理提供的，希望对大家了解这款产品有一个比较好的帮助。当然大家如果对VS1真空断路器这款产品有更多想要了解的内容，都可以登录我们巨广电气的网站进行观看查询。
