高压环网柜百科常识

在了解高压开关柜之前，首先我们要了解到，环网柜是开关柜的一种，而开关柜因为电压的不同，被分为高压与低压，高压的开关柜又因为其功能的不同，有被分为高压环网柜、高压中置柜等，其中高压环网柜又被分为很多种，高压环网柜是为提高供电可靠性，使用户可以从两个方向获得电源，通常将供电网连接成环形。这种供电方式简称为环网供电，而进线柜均所指为变压器低压10kV环网柜。即由变压器低压侧输出连接至10kV母线的初始端的第一个柜：称为进线柜，也称为变低进线柜。

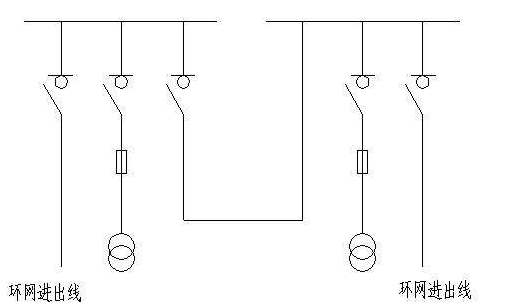

环网柜所谓环网柜”就是每个配电支路设一台开关柜（出线开关柜），这台开关柜的母线同时就是环形干线的一部分。就是说，环形干线是由每台出线柜的母线连接起来共同组成的。每台出线柜就叫“环网柜”。实际上单独拿出一台环网柜是看不出“环网”的含义的。 这些环网柜的都不大，因而环网柜的高压开关一般不采用结构复杂的断路器而采取结构简单的带高压熔断器的高压负荷开关。也就是说，环网柜中的高压开关一般是负荷开关。环网柜用负荷开关操作正常电流，而用熔断器切除短路电流，这两者结合起来取代了断路器。当然这只能局限在一定容量内。 这样的开关柜也完全可以用到非环网结构的配电系统中，于是随着这种开关柜的广泛应用，“环网柜”就跳出了环网配电的范畴而泛指以负荷开关为主开关的高压开关柜了。

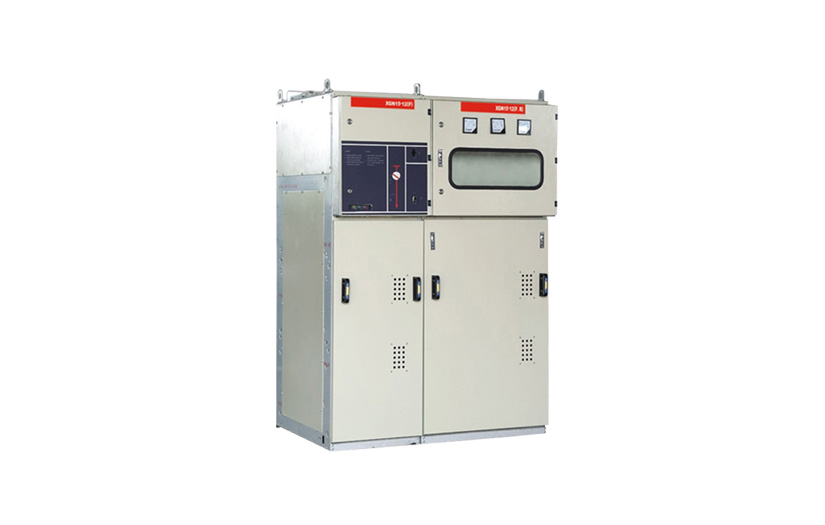

相关的产品的话可以看一下环网柜厂家巨广这个HXGN15-12六氟化硫型高压环网柜。

在港口和高层建筑等交流10KV配电系统中，因负载容不大，其高压回路通常采用负荷开关或真空接触器控制，并配有高压熔断器保护。该系统通常采用高压环形网供电，所使用高压开关柜一般习惯上称为高压环网柜。高压环网柜除了向本配电所供电外，其高压母线还要通过环形供电网的穿越电流（即经本配电所母线向相邻配电所供电的电流），因此高压环网柜的高压母线截面要根据本配电所的负荷电流与环网穿越电流之和选择。

环网柜的组成部分

一般区分为进线柜、出线柜、母线提升柜、计量柜、开关柜等，每组柜子里又根据不同用途含有不同元件，如断路器、隔离开关、接地刀闸、母牌、电缆附件、带电显示器、操作机构、柜体等等。如果把柜子用在户外还要外加外壳。

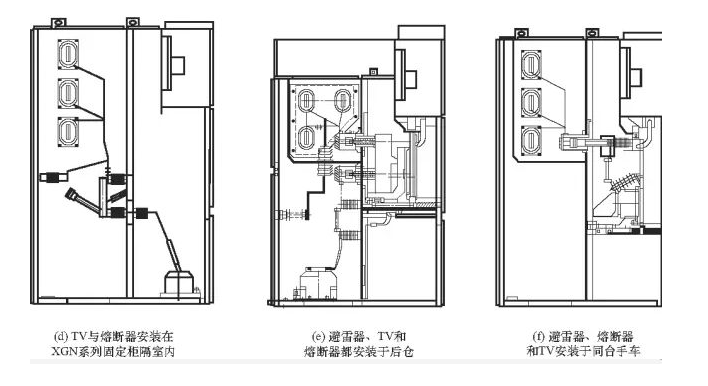

环网柜的内部元器件

一般的环网柜，内部具有负荷开关+操作机构，带电显示器，绝缘子，电流互感器，电压互感器，真空断路器，接地开关，避雷器，熔断器，隔离开关，电缆故障指示器，电动操作机构，机械联锁，柜内照明灯，电磁锁等。

分支箱和环网柜的区别

电缆分线箱的主要功能是分接或转移电缆。

1） 电缆接头。长距离线路上有许多小面积电缆，会造成电缆使用的浪费。因此，在电力负荷的出线中，常采用干线大电缆作为出线，然后在接近负荷时，由电缆分线盒将干线电缆分成若干个小区电缆，小区电缆与负荷相连。这种接线方式广泛应用于城市电网路灯和小用户的供电中。

2） 在相对较长的线路中，如果电缆长度不能满足线路要求，必须使用电缆连接器或电缆分线盒。一般情况下，电缆中间接头的使用距离较短，但当线路较长时，根据经验，如果电缆中间有多个中间接头，为了保证安全，电缆分支将被认为是箱体的转移。

3） 分支箱广泛应用于户外。随着技术的进步，带开关的分支箱越来越多。然而，城市电缆通常由两个电路供电。因此，有人把带开关的分支箱直接称为室外环网柜。然而，目前此类环网柜大多无法实现配电网自动化，但厂家已经推出了可以做配电网自动化的用户外环网柜。这也模糊了电缆分线盒和环形网络机柜之间的边界。

环网柜主要用于实现双路或多路供电，提高供电可靠性。目前，先进的环网柜可以实现配电自动化和远程操作。

现在环网柜方式的电缆分支箱也多起来，以后估计会融合一体了。

环网柜既有进线也有出线，电缆分支箱也一样，我认为区别应该是供电方式而非进出线方式，环网柜可以双回路或多回路供电，确保供电可靠性，而电缆分支箱不具备多回路或双回路的供电能力。另外环网柜现在可以实现配网自动化，进行远程控制，电缆分支箱目前基本不具备这样的功能（带开关的户外环网柜除外）。

环网柜的作用和原理

环网柜的作用

环网柜的作用是联系环网线路，提高线路的供电可靠性，如环网线路合环运行或环网线路负荷割接等。环网柜在环网中的使用部位不同，在分类上也略有不同，主要有进线环网柜、出现环网柜和联络环网柜等。

环网柜的原理

是为了实现线路互供，即不同的线路从不同的变电站出来后，互相拉手，正常情况下联络断开，各自运行，但一旦某个变电站停电，就可以把停电的变电站的由变电站线路断开，把联络合上，让另一个变电站带原本由原变电站带的负荷。或者某个线路或变电站带负荷过高，而另一个带负荷过低，则可以有选择性的从某个联络点断开，由负荷较低的线路或变电站来带分担一部分负荷，这样既保证了供电的可靠性，也保证了电网的稳定运行。

环网柜发展趋势

随着市场经济的快速发展，城市的大型建筑不断涌现，城市的功能日趋完善和复杂，对供电可靠性的要求也越来越高。许多用户需要两种或两种以上的供电方式。特别是在沿海发达城市，城市建筑密度增加，建设线路变得非常困难，电网也变得复杂，一旦发生故障，就很难迅速发现和修复。因此，传统分配制度的改进是必然的。在这种情况下，环网柜是较好的选择。

环网柜负荷开关分类

环网柜的主要电气部件是负载开关和熔断器。根据负载开关，环网柜可分为真空负载开关和六氟化硫负载开关等。目前，SF6负载开关在环网机柜中较为常见，因为SF6负载开关很容易实现三个工作位置，即打开、断开和接地。

环网柜应用环境分类

根据应用环境，环网柜可分为室内网柜和室外网柜。室内环网柜用于高压侧配电。如有必要，室内环网柜还可安装断路器，以确保电网的通畅和安全。室内环网柜主要由进线柜、计量柜、PT柜、变压器出风口柜等组成。

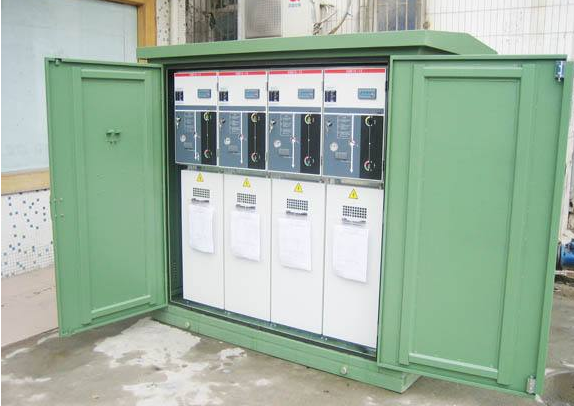

户外环网柜则是用于城市电网的环网柜，多采用SF6绝缘和负荷开关。户外环网柜的防腐等级高，并有一定的防水耐潮性能，可以承受户外比较复杂的工作环境。
