高压环网柜的详细介绍

环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。

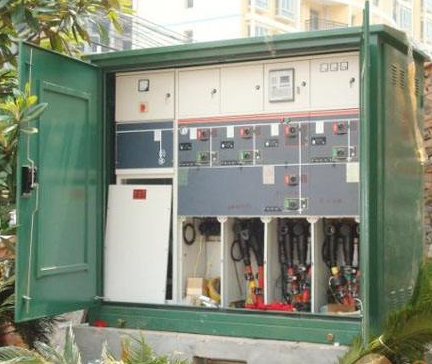

如下图，下图是一个放在户外的户外高压环网柜

因为是一种高压设备，所以，也有人将其称作高压环网柜。

高压环网柜有空气绝缘和SF6绝缘两种绝缘方式，用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。柜体中，配空气绝缘的负荷开关主要有产气式、压气式、真空式，配SF6绝缘的负荷开关为SF6式，由于SF6气体封闭在壳体内，它形成的隔断断口不可见。环网柜中的负荷开关，一般要求三工位，即切断负荷，隔离电路、可行靠接地。产气式、压气式和SF6式负荷开关易实现三工位，而真空灭弧室只能开断，不能隔离，所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关，以形成隔离断口。

实际上，如果柜型按照开关设备分类，有负荷开关柜、断路器柜、GIS等，并无环网柜。环网柜是一个约定俗成的叫法，原指的是负荷开关柜用于环网式供电，现在经常被人当作负荷开关柜的代名词，而不管是否被用于环网式供电，如有些线路要合环运行（俗称手拉手），或有可能进行负荷割接 （将一条线上的负荷切换到另一条线上） 实现这些功能的配电柜就叫环网柜。故环网柜是一种能实现环网供电的开关设备，常用于环网供电系统，故俗称环网柜，也称“户外箱式环网柜”、“开闭器”，根据户内外分户内环网和户外环网。

巨广作为一个高压环网柜厂家，国内高压输配电业务专业制造商之一，自然是有这种产品提供的。

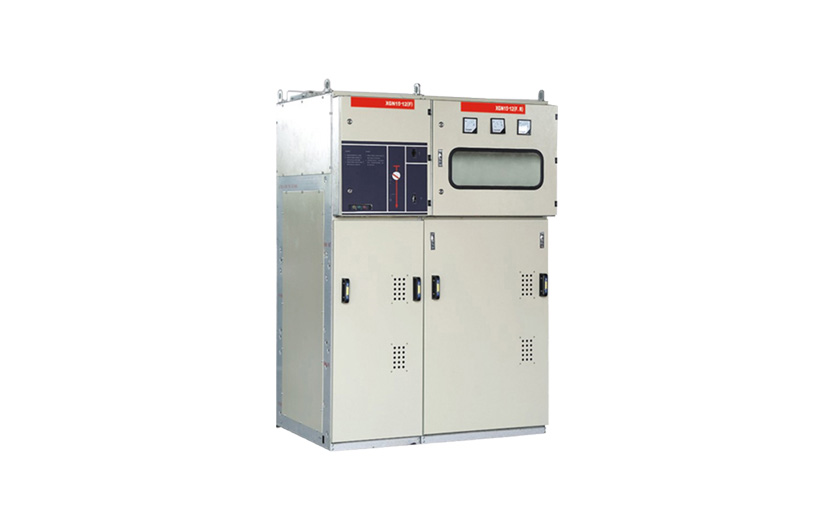

                                          HXGN15-12六氟化硫型高压环网柜

高压环网柜有什么用

环网是指环形配电网，即供电干线形成一个闭合的环形，供电电源向这个环形干线供电，从干线上再一路一路地通过高压开关向外配电。这样的好处是，每一个配电支路既可以同它的左侧干线取电源，又可以由它右侧干线取电源。当左侧干线出了故障，它就从右侧干线继续得到供电，而当右侧干线出了故障，它就从左侧干线继续得到供电，这样一来，尽管总电源是单路供电的，但从每一个配电支路来说却得到类似于双路供电的实惠，从而提高了供电的可靠性。高压环网柜与箱变的关系是：箱变可以是高压环网柜的终端之一。高压环网柜，把几路进线，构进一个环网，实现二路或是多路进线。

高压环网柜原理图

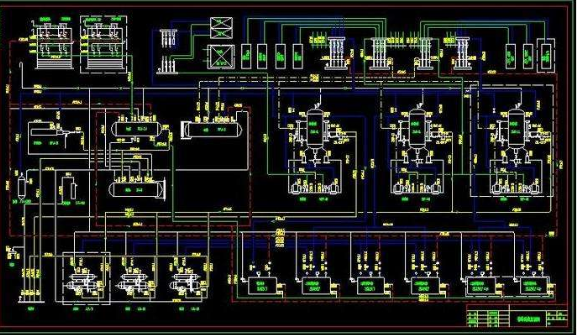

下图是高压环网柜电气原理图

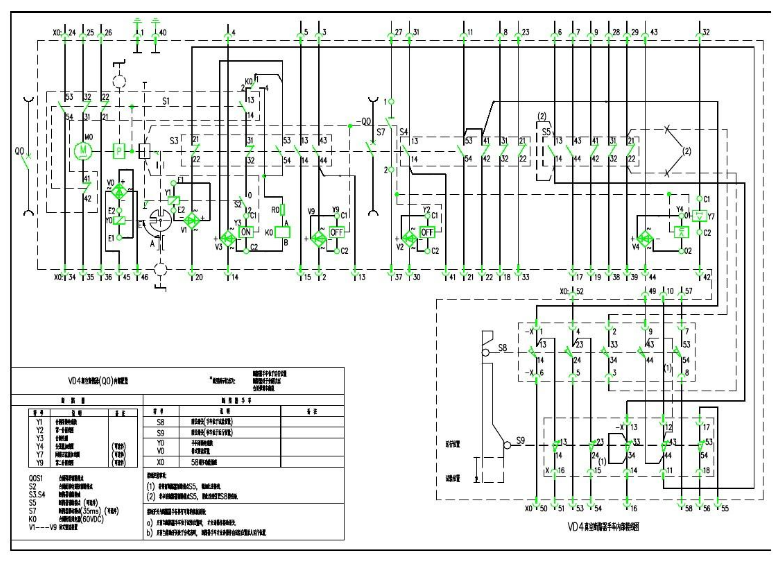

下图是高压环网柜二次电气原理图

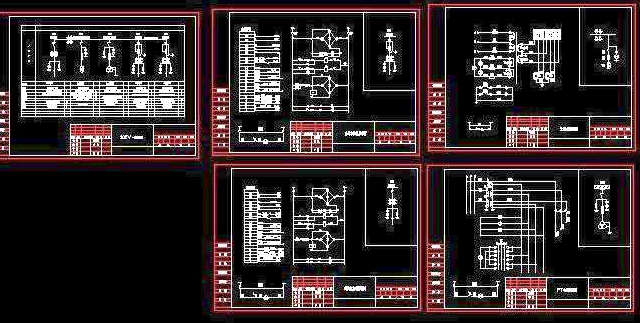

下图是10kv环网柜电气原理图

高压环网柜基本组成

高压环网柜由一般由开关室、熔断器室、操动机构室和电缆室（底架）四部分组成。

开关室由密封在金属壳体内的各个功能回路（包括接地开关和负荷开关）及其回路间的母线等组成。壳体由3㎜冷轧钢板（或不绣钢板）焊接而成。每一个功能回路包括一台负荷开关和接地开关。负荷开关是由垂直运动的动触头系统和位于下端的静触头组成，开关合闸时，动触头向下运动，负荷开关接通。接地开关由动触刀和静触刀组成，在弹簧运动过程中，接地开关快速接通。开关室上部和后部开有4个长方形装配工艺孔，环网柜的正面装有观察窗，可看到接地开关的“分”、“合”位置。在环网柜的后部装有防爆装置。

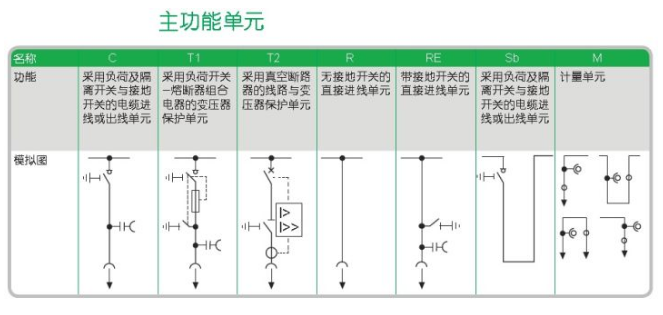

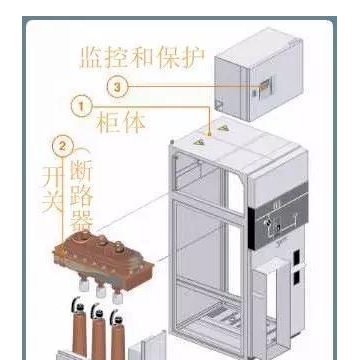

下面是高压环网柜的柜体组成图和环网柜的主功能单元图

高压环网柜的组网单元都是由如下单元模块组合而成，其中的负荷开关-熔断器组合电器柜一般用于配电变压器的保护，即只作为出线回路。

负荷开关采用压气内吹式结构，灭弧能力强，且不影响相间及对地绝缘，动、静触头均带有弧触头，大大提高了开断次数。

熔断器与负荷开关室构成变压器保护回路，高压限流熔断器装于环氧浇注的绝缘壳体内，熔断器熔断后，弹出撞针，负荷开关分闸。

操动机构室位于高压环网柜正面，在每个功能回路中，负荷开关配有人力（或电动）储能弹簧操动机构，接地开关配有人力储能弹簧操动机构，面板上有分别用于负荷开关合闸操作和手动分闸旋转钮及接地开关的分、合闸操作孔，负荷开关分、合闸位置指示灯和电动分、合闸按钮，并设有模拟线、开关状态显示牌及加锁位置，负荷开关和接地开关的操作具有联锁装置，以防止误操作。

安装注意事项

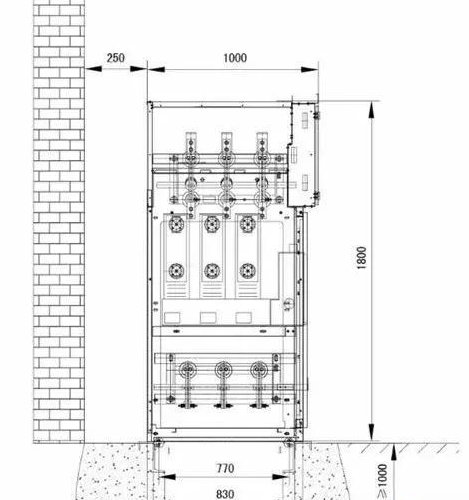

在安装高压环网柜之前，我们会给出这样一张设计图，示意用户安装的时候给高压环网柜留出多少的空间。

高压环网柜的保护装置

环网柜微机保护装置国内外同行多年应用经验基础上，结合国内综合自动化系统的实际特点，**研制的集保护、监视、控制、通信等多种功能于一体的电力自动化高新技术产品，是构成智能化开关柜的理想电器单元。该产品内置一个由二十多个标准保护程序构成的保护库，具有对一次设备电压电流模拟量和开关量的完整强大的采集功能（电流测量通过保护CT实现）。

由于环网柜承受高压，故要一款保护装置要保护环网柜。环网柜使用微机保护装置越来越盛行，由于环网柜体积小，且造价低廉，故需有一款性价比较高且实用的微机保护装置。
