35kv负荷开关分类介绍

35kv负荷开关是如今的一种组合式高压电器，整体的工作原理与一般的断路器是比较相似的，在结构上面也相对简单，是由一些隔离开关，熔断器，热继电器以及灭弧装置等一些部件进行组合的。但是因为35kv负荷开关基本都是带有简单的灭弧装置的，所以只能用于接通和分断正常的电流，而不能用来对一些短路电流进行分断作用，所以目前也经常跟高压熔断器进行配合使用，用来做短路电流的切断保护作用。

当然随着如今市场上对35kv负荷开关的不断应用，负荷开关的规格型号也是越来越繁多，下面主要给大家介绍几种不同规格型号的35kv负荷开关的结构特点。

一.35kv压气式负荷开关

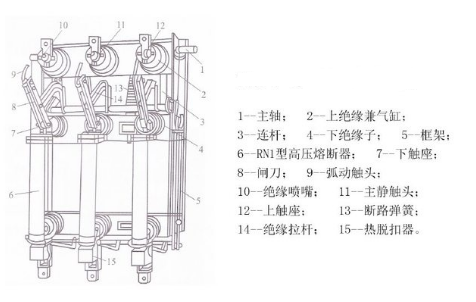

如下图中我们可以看见，这就是压气式负荷开关的外形结构，这款负荷开关的结构是相对比较简单的，就是在隔离开关的基础上面设立了一个绝缘子，也就是增加了一个相对比较简单的灭弧装置，不仅仅起到了绝缘子的作用，且内部是有一个装着操动机构主轴传动活塞的气缸的，也就是通过在开断过程中，主轴转动带动活塞和气缸相对运动获得的压缩空气来进行电弧的熄灭操作，达到迅速灭弧的效果，另外就是分闸过程中，电弧的迅速拉长以及本身电流回路当中所具备的电磁吹弧作用都是能够有效帮助到灭弧。所以这款35kv压气式负荷开关只需要提高活塞和气缸的相对容积，进行压气量方面的提升，就能够非常有效的提高产品的开断能力，但是这款产品弊端也就是由此带来的，就是相对的操作功率会比其他的负荷开关来的比较高。

二.35kv产气式负荷开关

这款负荷开关就是使用固体产气材料再开断电弧本身能量的作用下产生气体从而来进行电弧吹灭的一种开关产品，结构相对比较简单，如今的应用也是比较的广泛。

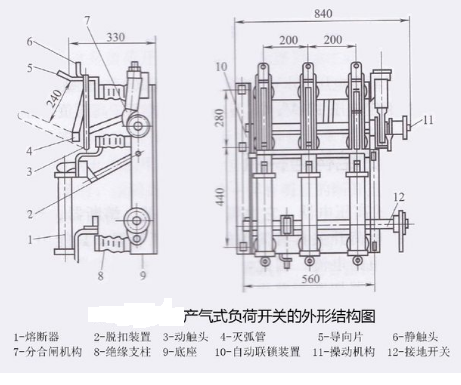

向下图中这款35kv产气式负荷开关采用了手动操动机构。也就是在开断的时候，灭弧材料就会在电弧高温的作用下产生局部压力，从而给电弧打来比较强烈的冷却效果，使电弧被熄灭。当然在负荷开关处在分闸位置情况下的时候，我们可以通过操作棒进行一些向下运动，从而让产品完成合闸弹簧储能之后，在通过操作棒进行向上运用，让合闸弹簧将储蓄的能量进行释放，也就是可以通过转轴以及绝缘拉杆就能带动产品进行快速合闸操作。而当负荷开关处在合闸位置的情况下，我们进行操作棒的向下运用，脱扣装置会在操作转盘的带动下进行动作，从而让分闸弹簧进行能量的释放，负荷开关就会进行快速分闸操作。

三.35kv真空负荷开关

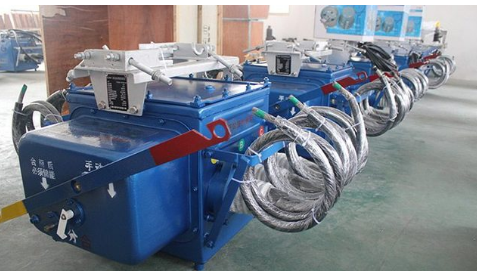

如下图中所示，一般上35kv真空负荷开关都是由导电回路，绝缘部分以及操动机构这几部分基本结构组成的，是一款利用真空灭弧室来作为灭弧装置的负荷开关，且这款35kv负荷开关内部的真空灭弧室的结构相对一般的断路器来说要来的简单一点，但是在使用方面非常适合开断大电流，和进行一些频繁的操作。

当然这款真空负荷开关存在的缺陷就是在使用方面只可以开断负荷电流以及一些转移电流，大部分人可能都不太了解转移电流，其实转移电流就是指熔断器以及负荷开关在转移时所产生的一些三相对称电流值，当电流小于该值的时候，首相电流就会由熔断器进行切断操作，后两相就会由负荷开关进行切断操作。

四.35kvSF6式负荷开关

SF6式负荷开关就是一款采用六氟化硫气体来作为绝缘和灭弧介质的一款35kv负荷开关，在应用方面主要是利用了旋弧式原理来进行灭弧，虽然结构方面比较复杂，但是因此具备了非常好的开断电流能力，所以在灭弧性能方面非常的良好。

主要的结构就是如下图中所示，将所有符合开关的活动部件都密封在一个由不锈钢焊成的密封箱体内部，在利用密封圈将开关的套管以及轴承来跟箱体进行固定操作，转轴则是需要采用比较特殊的双重密封结构。然后在组装完成之后，将箱体内部的真空全部进行排除充空操作之后，在给内部填充SF6气体就是整个SF6式负荷开关的结构。

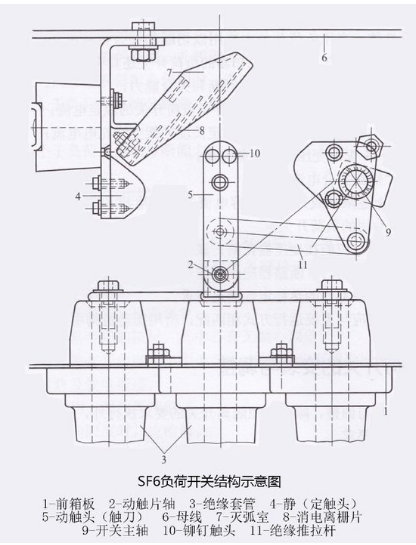

从图中，我们也可以看出，虽然向我们上面说的整个产品的结构是比较简便的，但是在很多细节方面的设计是特别重要的，就向6（镀镍的铜母线）是完全固定在4（静触头）上面的，在加上5（动触头）上面装了两个特殊的铆钉触头，这样的结构设计起到了非常好的润滑作用，能够让触头在电流短路的情况下不会被固定住。

另外向图中7所示的灭弧室其实都是由消电离栅片组成的，所以在开断情况下所产生的电弧会快速的被灭弧室内部的气体进行电离，冷却以及熄灭操作。

当然向一些其他的结构设计都是能够帮助SF6负荷开关在应用中非常的稳定可靠，能够使用在一些恶劣环境，比如严酷的气候条件下，都能够长时间保持稳定的运行，不需要进行后续的维护。

但是相应的，任何产品在使用方面都不会是的较好，这款35kv负荷开关存在的缺陷就是在使用方面，不容易出现故障等现象，但是如果出现的话，向一些漏气问题，后续的维护是非常麻烦的，需要投入很多的人力物力来进行修复。另外的话就是这款负荷开关相对于其他的几款负荷开关来说，生产成本是相对比较高一点的，也就是在市场上面的价格是偏高的。

以上就是由巨广电气整体提供的关于如今市场上应用比较广泛的几款35kv负荷开关的结构特点，希望大家在看完之后，能够对大家日后选用这款产品的时候有所帮助。
