35kv电缆分支箱产品介绍

一.产品概述

35kv电缆分支箱是近年来开始广泛流行，使用在在各个电力配网系统当中的一款电缆化工程设备，主要是由35kv电缆附件，负荷开关以及35kv电器元件等组成的一款高压成套开关设备，适合使用在电缆网络当中进行电缆的分接和转接。

这款产品主要的结构特点就是双向开门，在搭配上绝缘穿墙套管来作为连接母排，让产品虽然在整体的长度方面比较小，但是电缆的排列却非常的清楚，进行电缆的连接过程中完全不需要向以往一些产品进行交叉，所以连接方面能够根据客户的不同需求提供各种满意的方案。

二.产品应用

如今这款35kv电缆分支箱在应用方面是越来越广泛了，向在一些环网系统当中以及一些电缆接点处，经常被用来进行电能的分配作用。而在一些城市的住宅处，已经一些商业中心，又经常使用在配电网当中，对电缆化功能进行改造，不仅能很大程度上提高供电方面的可靠性，还能够节省电缆方面的投资，以及后续使用方面能源的降低，因此如今已经被广泛的使用在一些商业中心这类城市用电密集区。

三.结构特点

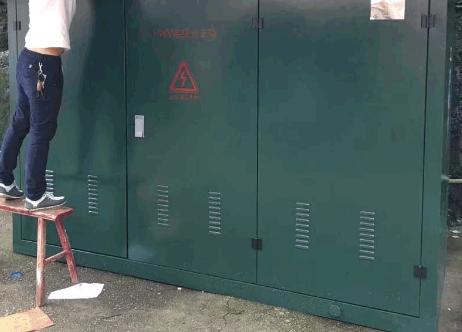

3.1外壳材质

产品的外壳方面采用了彩钢板来进行制作，不仅让35kv电缆分支箱在外型方面非常的美观，能够在应用方面，使用在一些城市中心完全不会显得突兀，与外部环境非常协调。且在使用方面具备了非常强的耐腐蚀特性，能够适用于各种恶劣的环境当中，保障产品不会受到外部环境因素的影响，保持非常稳定可靠的运行，减少了后续的维护次数。

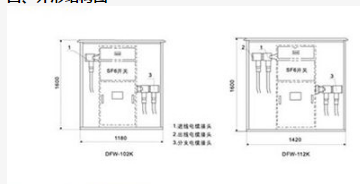

3.2结构设计

35kv电缆分支箱在导电回路方面的设计上面，由电缆和电缆附件进行简单，方便，灵活的组合，不仅仅节省设备方面的投入，还让产品达到了全绝缘，全密封的效果，更加提高了产品的耐腐蚀和安全使用等特点，提高了供电方面的可靠性能，确保了操作人员在使用方面的安全问题。

另外就是产品上文中所说的双向开门设计，也就是让35kv电缆分支箱能够进行前后开门，让整体结构更加紧凑的同时，还让产品在连接组合方面非常的灵活，进出线可以达到8条，在使用方面能够满足于多种接线方面的要求，后续对电缆附件方面的安装，操作，维护都非常的方便简单。

3.3电缆接头

这款35kv电缆分支箱给电缆接头方面的设计上在支架方面采用了不锈钢进行弯制而成，很大程度上确保了强度方面的问题，能够确保电缆接头使用方面的稳定，很大程度上避免了一些涡流情况的发生。

另外就是电缆接头采用优质的绝缘橡胶材料进行制作，内外层全部都是半导体屏蔽层，内层可以用来进行内部电场的均衡作用，而外层则是用来进行保护电缆头的表面，确保了电缆接头的适用范围比较广泛，且能很好的保护到使用方面的安全问题，所有的电缆接头都能用于交联聚乙烯绝缘电缆当中，当然在电缆标称截面方面是有一定的区别的，200A肘型电缆插头适合使用在电缆标称截面35mm2到120mm2之间，而600A的T型电缆接头则是适用于电缆标称截面为50mm2到500mm2之间。以外电缆接头都可以作为负荷开关，也就是可以进行带负荷插拔，具备了隔离开关的特点。

3.4产品加装

产品在设计的时候可以根据客户的需求，来进行部件的加装，除了一般在内部带有SF6负荷开关以外，还可以给电缆主网上面加装短路故障指示器，这样能够在一些短路情况发生的时候，由设备迅速的进口短路故障区域的判断，很大程度上减少了查找故障区域的时间，在修复方面更加的方便快捷。

四.安装调试

35kv电缆分支箱在进行安装之前，一定要进行各方面的测试，我给大家总结了一下，一般上都是以下的几项实验，产品合格才能正式投入使用。

4.1耐压试验

首先如果电缆分支箱上面有加装氧化锌避雷器的话，需要先进行拆除，并且支持传感器的引线进行可靠接地之后，在进行不带电缆的耐压试验，产品应该能够在42kv/min的环境下，不会出现击穿或者是闪络情况，这样才确保产品在运行方面的安全。

4.2电阻测量

35kv电缆分支箱在运行过程中，主回路的电阻值在扣除负荷开关以及电缆之后，应该要小于60μΩ。

4.3操作试验

对产品进行主开关分合操作试验，确保在运行过程中不会出现拒分或者是拒合现象，这样才能确保后续产品在运行过程中的稳定可靠性。

以上就是由巨广电气整理提供的关于35kv电缆分支箱的产品介绍，希望大家在看完之后，能够对电缆分支箱这款产品有一个更加深入的了解，以后在应用方面也更加的方便。
