zw20真空断路器结构特点

zw20真空断路器作为如今的一款户外高压配电设备，主要是用于一些电力系统当中，对电力系统当中的各种电流，包括负荷电流，过载电流，短路电流进行开断和关合操作。现在已经被广泛的用于一些变电站以及城市电网等场所来对配电系统进行控制和保护作用。

下面我就来给大家介绍一下这款zw20真空断路器之所以能够应用如此广泛的原因，就在于这款产品的一些结构特点方面。

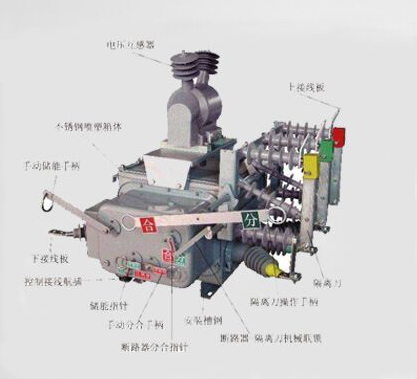

1.结构设计

厂家在生产这款产品的时候采用的是三相支柱式结构以及全封闭结构，在里面使用到了如今新型独特的灭弧室封装技术。这两大结构，分为让产品在性能方面都有所提升，首先是三相支柱式结构提高了产品的开断性能，保障了后续运行方面的稳定性，减少了一些危险情况的发生，变相的提高了产品的使用寿命，另外这种结构非常的紧凑，有效的缩减了断路器的体积以及重量。而全密封结构，则是有效帮助到产品密封性能方面的提高，能够让产品具备一定的防腐蚀，防潮湿性能，能够适用于各种恶劣环境因素下，不会受到外部环境因素的干扰，保持一个比较稳定的状态。特别是将操动机构密封在机构箱内部，非常有效的解决了以往一些操动机构出现锈蚀的现象。

2.材质选用

zw20真空断路器在材质的选择上是非常的优质的，比如产品的三相支柱以及电流互感器多是采用了一些环氧树脂来进行绝缘操作，这样的话能够有效的帮助到产品在耐高温低温性能方面有所提升，另外的话就是能够防止一些老化现象，非常有效的帮助到了产品后续使用方面的稳定性。另外的话就是在操作机构方面采用了一些小型化弹簧储能操作机构，这种机构能够有效的减少设备在运行过程中所消耗的能源，且能保持比较可靠稳定的运行，对后续的运行成本方面是有所节省的。另外的话就是这种机构在操作方式上比较的多样化，可以进行三种不同的操作，向手动操作，电动操作以及遥控分合闸操作都是可行的。

3.组合设备

zw20真空断路器除了具备一些开断，关合电流的性能以外，在功能上是非常的全面的，这主要是因为这款zw20真空断路器可以加装各种设备，让产品实现各种不同的功能。比如可以将断路器的两端加装隔离开关，形成一种组合电器产品，在增加可见断口的同时，让产品具备了比较可靠的联锁操作。而跟相匹配的控制器进行组合使用的时候，能够非常轻松的实现配电自动化，是如今配电网经常使用的一款理想设备。另外如果想实现电路的保护作用的话，可以给zw20真空断路器加装电流互感器，能够非常方便的采集各种信号，对电流进行保护。

    以上就是由巨广电气整体提供的关于zw20真空断路器的结构特点，希望大家在看完之后，能够加深对这款产品的了解，当然大家还有更多关于zw20真空断路器方面的问题，欢迎登录巨广电气的网站进行观看查询，相信会对您有不错的帮助。
