35kv真空断路器工作原理

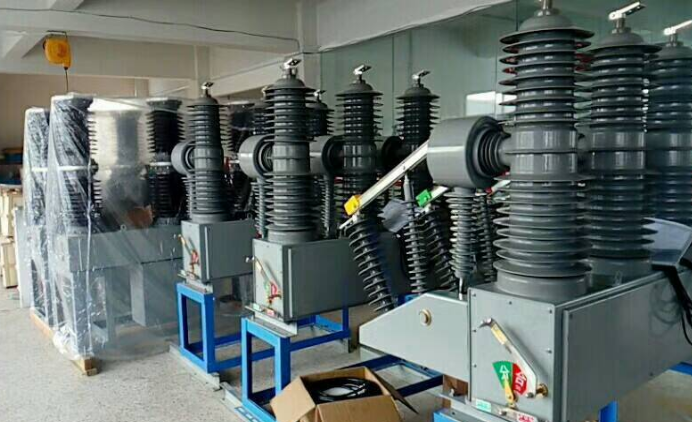

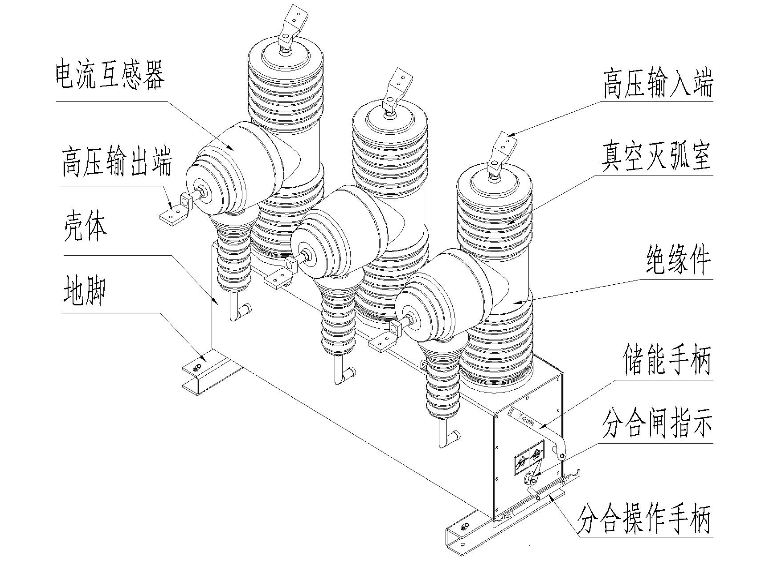

35kv真空断路器的作为一款户外高压真空断路器，主要是由固封极柱，电流互感器，永磁操动机构几大部分组成的，如今多是配合一些智能控制单元来实现开关的分合闸操作，另外将一些通信信息进行传输到控制中心。下文中就来给大家介绍一下35kv真空断路器的一些工作原理以及过程，希望大家在看完之后，能够对产品有一个比较深入的了解。

一.灭弧原理

35kv真空断路器是一款采用了真空灭弧室的产品，在真空度方面比较高，主要就是使用真空来作为主要的灭弧介质和绝缘介质。一般情况下，当动触头和静触头在操动机构的带动下发生带电分闸时，产品的触头间就会出现一些真空电弧，因为这款产品所采用的特殊触头结构，能够让产品在触头的间隙当中出现一些适当的纵向磁场，能够让产品内部的电弧保持在一个扩散型式，将电弧进行均匀的分布，让产品内部始终维持在一个比较低的电弧电压，然后在电流自然过零情况下，产品能够将内部残留的电子，离子进行凝聚，让其全面聚合在触头的表面，这时候灭弧室断口的介质在绝缘强度方面则是很快就会被恢复，以此来达到电弧被熄灭，达到比较强而稳定的电流分断效果。

二.储能

35kv高压真空断路器在使用过程中多是配合一些智能控制单元一起使用，一般情况下智能控制单元的内部都是有一些电容器，由控制单元内部的主电源以及一些备用电源来给点容器进行充电供能，然后在35kv高压真空断路器运行过程中，如果需要进行一些分合闸操作的时候，这时候电容器就会进行电能的释放，由这些瞬间放出的电能进行产品能力的提供。

三.合闸操作

一般上35kv真空断路器所连接的智能控制单元上面都是带有合闸按钮的，我们只需要按动合闸按钮，当然也可以通过远方遥控合闸操作，以此来激活产品内部操作机构的合闸线圈，这时候内部的铁芯就会驱动断路器内部的触头进行规定的合闸操作。然后在断路器到达合闸位置的时候，合闸线圈的电源会由控制回路进行自动的断开，因为合闸线圈具备一定的保持力，这个时候铁芯就紧紧的提盒在合闸侧，让断路器可靠的保持在合闸的位置上面。

四.分闸操作

分闸操作基本上跟合闸操作就是一个相反的情况，也是可以通过按下智能控制单元上面的分闸按钮，或者是通过远方遥控进行分闸操作，来进行激活产品内部操作机构的分闸线圈，在克服了合闸线圈具备的保持力之后，分闸弹簧就会拉动铁芯来进行触头的驱动操作，进行规定速度的分闸操作。在判断出断路器达到分闸位置的时候，控制回路同样会自动的切断分闸线圈的电源，这时候铁芯同样会因为分闸弹簧所具备的拉力，从而保持在分闸一侧，以此来保障断路器可靠的保持在分闸位置。

以上就是35kv真空断路器的工作原理，全部都是由巨广电气整体提供的，希望大家在看完之后，能够加深大家对这款产品的一个认知。
