ZW32真空断路器结构和原理

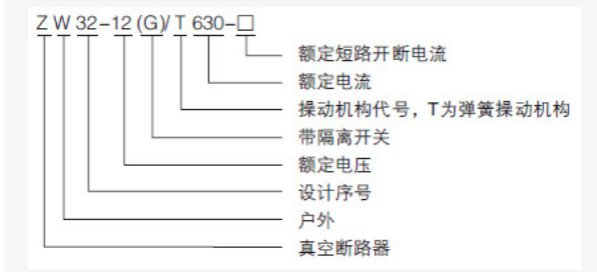

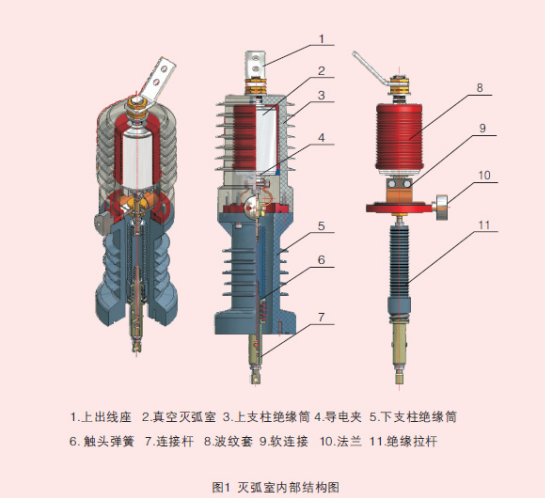

一、主要结构特点

1、zw 32“真空断路器“的主体结构是由三相柱和运行机构组成。成型后结构简单、清晰、耐用。三相柱采用进口固体绝缘材料制成，具有耐高压、耐低温、耐紫外线、耐老化等优点。

2、2，设备内真空灭弧室柱上的真空断路器稳定可靠，具有安全系数高，免维护，体积结构紧凑，重量轻，使用寿命长，无爆炸危险等特点。

3、产品采用微型化弹簧操作机构，降低了启闭能耗，机构传动输出采用主轴滑动方式，无转矩损失。

4、4，整体结构按全密封结构设计，具有防潮，防露性能，也可用于高温或低温空气潮湿场所;

5、设备可以手动换一种说法，我们可以电动操作分离闸门动作，也可以进行近距离或遥控操作；

6、电流互感器装置设置在原结构上，可选择不同的CT类型。较多可安装三个组。

7、7。进出线及金属接头均为铝合金材质，耐腐蚀。

8.本产品有两种安装方式：一种是单杆安装，另一种是双杆安装。

二、灭弧原理

ZW32真空断路器灭弧原理是采用真空作为灭弧和绝缘介质，具有较高的真空度。当操作机构驱动触点以执行带电开口时，在触点之间产生真空电弧，同时，由于触点之间的合理范围的磁场，真空磁弧传播。可在接触面均匀地产生电弧，并将电弧电压维持在低点。较后，电流自然达到零值，真空中的剩余离子电子和金属蒸气将在短时间内凝聚在触点表面，从而使灭弧室断裂部位的绝缘性能迅速恢复正常。较后，将电弧熄灭以达到破断保护的目的。

三、动作原理

如果设备的储能状态为关闭状态，则需要手动换一种说法，我们可以电动操作开启弹簧释放能量，各运动部件将朝开启方向移动，实现开启操作。

四、控制器原理

ZW32真空断路器控制器的保护方式均具有延长励磁涌流频率、超过额定电流故障延迟、短路故障瞬时等功能。采用这种保护方式，可以保证闸门关闭时因突波频率增加而引起的误动，并能根据突波频率的增加引起的误差动作，可靠地消除过流环抖动。消除了过高电流故障引起的故障动作，保证了短路故障的快速断，大大提高了供电的可靠性。设置控制器电流的方法是在设置A相时，将二次电流固定在3到6安培的设定值上。换一种说法，我们可以是将A相一次固定到相应的电流上，然后将所有的拨码开关位置置于接通状态。
