ZW32真空断路器简介

一、产品介绍

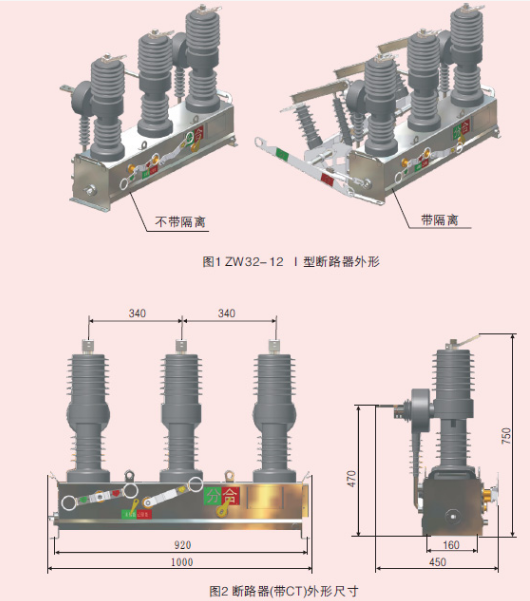

ZW32真空断路器是一种室外高压开关柜，额定电压为12千伏，主要用于城市电网和农村电网的配电系统，起着负荷电流、过载电流和短路电流的作用。同时，该设备也可用于其他类似场所，也可用于城市12kV电网分段开关。它还可以与配电网中的自动化设备形成室外真空、重合点、分压器等智能控制器。ZW32真空断路器箱体结构采用密封设计，箱体内部除环氧支架外不需要其他绝缘材料辅助，设备中的机壳可垂直安装，输出和输入两个端口水平布置，有利于与架空线路的连接和电缆导线的接入。套管整体成型后，既能有效地保证气密性，又能安装配套装置的隔离门。该装置断点明显，维护方便，使用安全可靠。

二、工作环境

ZW 32真空断路器本产品适用于以下工作环境：

1，周围空气温度不能低于零下40度，较高不能超过85度;

2。这个地方的海拔不应超过2500米。

3、空气中相对湿度平均每天不能大于95＆amp;lt;垃圾＆amp;GT;，月平均湿度不能大于90＆amp;lt;垃圾＆amp;GT;；

4.产品所能承受的风压不得超过700Pa，即每秒风速不得超过34m；

5、本设备可在规定的4级、8度的抗震烈度范围内抵抗空气污染。

三、选配装置

1.产品还可以配备室外隔离开关，与其形成一体化模式，使其与隔离开关具有可靠的机构联锁，防止错误引起的故障;

2.第2条。还可以选择在外围设备上安装电子式PT，使其具有操作电源、防涌流、过流保护等保护功能，并能近距离遥控操作功能。

3、设置装备摆设可以抉择避雷器装配进行安装，可以根据用户的需求安装到电源的侧面换一种说法，我们可以是符合的侧面；

4、可与开关遥测系统在柱上配合使用，利用gprs无线通讯功能，实现户外真空断路器长途实时监控，以满足智能配电自动化的需要。

四、安装使用

ZW 32真空断路器已调整到较佳状态前的工厂，所有使用严格遵守实践规则和守则！在安装过程中，控制箱用支架固定在电杆上，控制电缆连接到断路器上。较重要的是使设备与控制箱之间的接地连接，以有效地排出泄漏电流。所有断电检查必须在现场安装完成后进行，并应根据需要进行垂直安装试验，以确保电杆具有足够的强度硬度以支持断路器的体积重量。然后将断路器、控制箱和外围电源PT的安装支架牢固地安装在电杆上，并将装置提升到安装预设的高度，固定在支架上。在完成连接和安装后，引线两侧应有一定程度的松驰，以防止铅对产品产生过大的压力。然后将普通接地连接到设备上，将断路器中的控制线和电缆连接起来，并在整个过程中切断电源。较后，将控制箱内的开关关闭，将电源送至控制箱内，表明在正常运行后，开关可以传递给断路器。
