一、概述

1.1适用范围

DFW高压电缆分支箱系列，广泛用于35KV、24KV、10KV电缆系统的节点连接，是电缆从开关柜出线后进行汇集与分接的主要电气设备。分接箱的电缆接头采用高等级绝缘的进口橡胶紧包覆绝缘、物裸露带电体，带开关分接箱的开关均采用SF6绝缘负荷开关。

DWF分接箱设计为户外免维护运行，安全可靠，其防护等级达IP33，地下分接头可耐洪水淹浸。该产品广泛用于城市工业小区、住宅小区、商业中心、矿区和钢铁、汽车、石油、化工、水泥等大型企业以及其他场合的配电网，特别适合城市电网改造工程，可大大节省电气设备和电缆投资，提高供电可靠性。

1.2产品概述

1.2.1DFW电缆分支箱（美式）系列

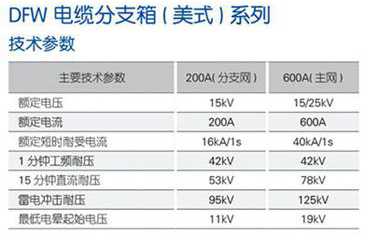

博控公司生产的美式电缆分接箱，以其优越的性能，规范化的设计，优美的外观，广泛应用于电缆配电网系统中的电缆化工程设备，在各大工业园区、居民小区，城市人口密集区，商业中心以及高层建筑等各种场所所得到普遍认同。它以单向开门，横向多通母排为主要特点，具有宽度小、组合灵活、全绝缘、全密封等显著优点。按照额定电流一般可以分为600A主回路和200A支回路两种。600A主回路采用旋入式螺栓固定连接；200A分支回路 采用拔插式连接且可以带负荷拔插。

1.2.2DFW电缆分支箱系列（欧式）

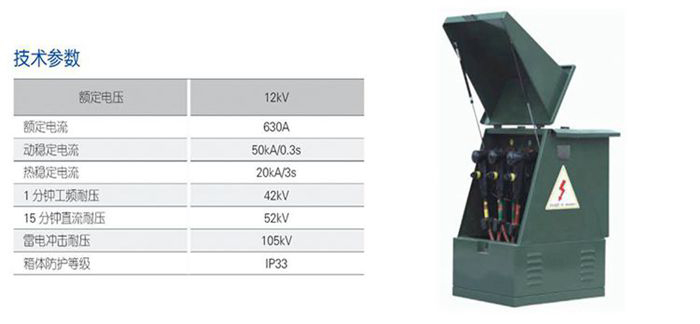

欧式电缆分支箱式近年来广泛用于电力配网系统中的电缆化工程设备。它的主要特点是双向开门，利用对接管件作为连接母排，具有长度小、电缆排列清楚、三芯电缆不需大跨度交叉等显著优点。其所采用的电缆接头符合DIN47636标准。一般采用额定电流630A螺栓固定连接式电缆接头。

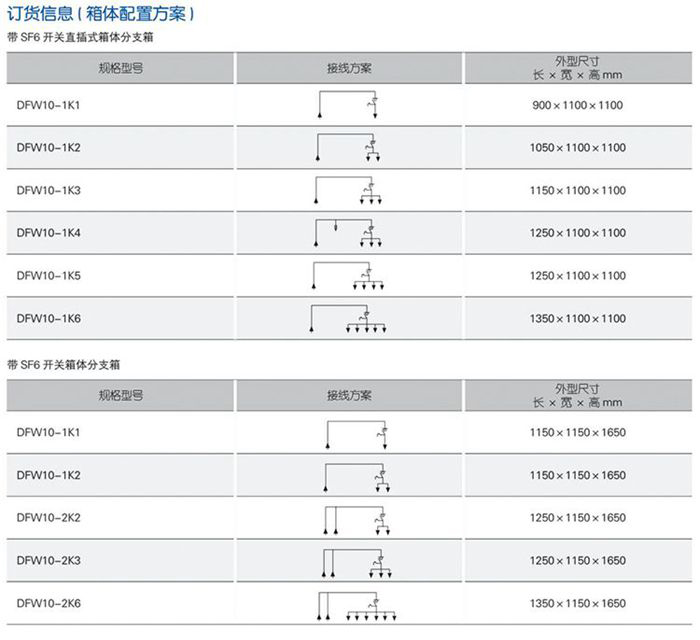

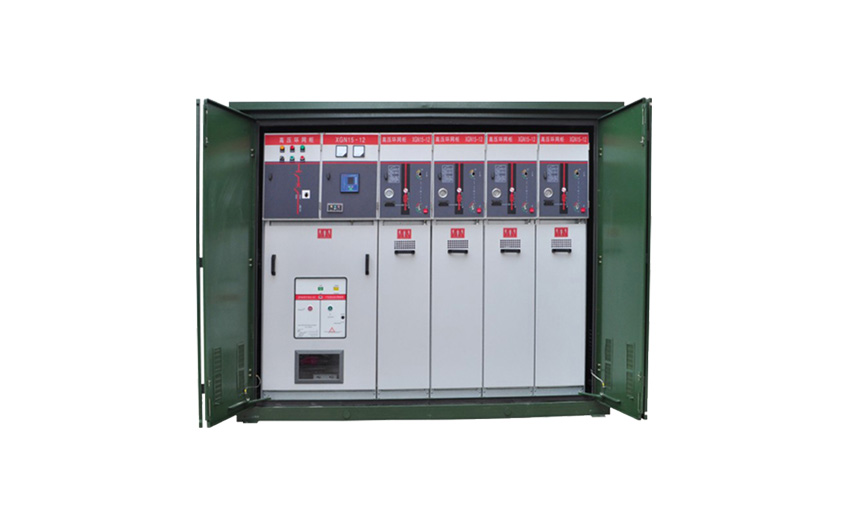

1.2.3带SF6负荷开关的电缆分支箱

采用三工位SF6负荷开关组装，巧妙的左右进出线分置，最小的结构设计，电缆配置功能，进出线可达8路。该分支箱即保留了传统分接箱的优点，又具有环网柜的部分优点，是城网改造的理想设备，体积小、免维护、技术经济性好，可靠性高，安装简单使用方便。

1.2.4带真空符合开关电缆分支箱

采用国产优质真空负荷开关组装，巧妙的左右进出线分置，最小的结构设计，电缆配置功能，进出线可达8路。该分支箱即保留了传统分接箱的优点，又具有环网柜的部分优点，是城网改造的理想设备，体积小、免维护、技术经济性好，可靠性高，安装简单使用方便。

带真空负荷开关的电缆分支箱的特点在于；在箱体内有三个隔室，其中一个隔室密闭，负荷开关的操作机构位于分支箱正前方，可实现手动或电动操作，电缆隔室内有电缆桩线及电缆终端，电缆终端与负荷开关连接，电缆隔室如设计方案需要可带熔断器保护，设计方案多元化，可实现遥测、遥控、遥信等功能。

价格介绍

大家在购买DFW高压电缆分支箱时对价格都比较的敏感，都希望用更少的钱买到质量更好、性能更优、服务更好的电缆分支箱产品，但是大家知道为什么电缆分支箱价格会存在差异么？

1、性能、功能的不同

对于很多电气产品大家都应当知道有升级换代，那么电缆分支箱也是如此，老旧式的电缆分支箱功能少、性能差所以价格会便宜一些，而新型的电缆分支箱产品在性能和功能上有较大进步所以价格贵一些；

2、成本不同

不同厂家在生产电缆分支箱时所花费的成本不同导致价格出现差异，比如在购买分支箱外壳、线缆和其他零部件时所选的价格不一、生产设备不同、生产技术不同等，所以从这里我们可以发现在厂家诚实守信的前提下价格越低电缆分支箱质量和性能也就越差，当然也不排除厂家为了促销而降价销售（但最起码电缆分支箱价格不可能低于其成本）；

3、经营策略不同

不同品牌厂家的桶型号规格的电缆分支箱价格不同是为什么呢？排除成本的差异就是厂家经营策略的不同了，如果一个分支箱厂家仅仅想着短时间赚更多的钱话，那么他就可能用低成本生产电缆分支箱卖低价格以达到低价多销，而大部分厂家都是精选零部件来用产品质量、性能和服务来赢得顾客，虽然价格高一些但是可以让用户用电缆分支箱更加放心。

以上就是巨广电气为大家分析的电缆分支箱价格相关内容，如需了解具体型号的电缆分支箱价格请拨打巨广电气服务热线400-1515-009.

二、产品型号含义

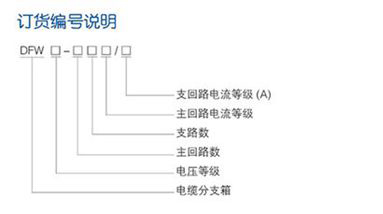

2.1 DFW电缆分支箱系列（欧式）

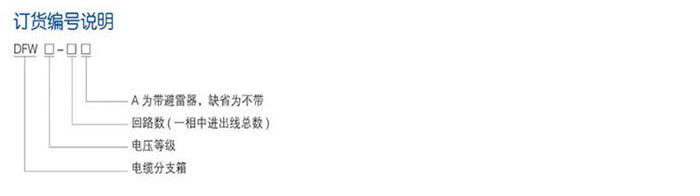

2.2 带SF6负荷开关的电缆分支箱

三、使用条件

3.1 DFW电缆分支箱（美式）系列

正常使用条件

1.环境温度；气温；+40℃，最低气温；-30℃

2.风速；相当34m/s（不大于700pa）

3.湿度；日相对湿度平均值不大于95% 月相对湿度平均值不大于95%

4.防震；水平加速度不大于0.4m/s2，垂直加速度不大于0.15m/s2

5.安装地点倾斜度；不大于3°

6.安装环境；周围空气应不受腐蚀性、可燃性气体、水蒸气等明显污染、安装地点无剧烈震动。

DFW电缆分支箱系列（欧式）

适应环境

1.环境温度；气温；+40℃，最低气温；-30℃

2.风速；相当34m/s（不大于700pa）

3.湿度；日相对湿度平均值不大于95% 月相对湿度平均值不大于95%

4.防震；水平加速度不大于0.4m/s2，垂直加速度不大于0.15m/s2

5.安装地点倾斜度；不大于3°

6.安装环境；周围空气应不受腐蚀性、可燃性气体、水蒸气等明显污染、安装地点无剧烈震动。

四、产品特点

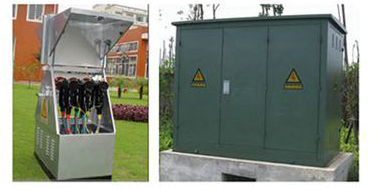

1.结构紧凑、占地面积小，安装简易，操作方便，免维护。

2.箱体全部为金属钢板或不锈钢板，厚度为2mm，采用防腐设计和特殊喷漆处理，在恶劣环境中可靠运行（寿命≥30年）。

3.户外全天候，全防护结构，适应于高温、严寒、洪水浸泡、高粉尘地域

4.全密封、全绝缘无须绝缘距离，高压带电部分全部为硅橡胶或EPDM预制式电缆连接器，有效保证人身安全。

5.灵活的组合可使出线分支数达七路，可与SF6负荷开关组成环网供电，充分满足多种接线要求。

6.电缆接头可做为开关，带负荷拔插，开断200A负荷电流

7.安装故障指示器后，可迅速检测电路故障

8.一次性投资小，减小电缆长度，不占建筑面积，节省资金。

注：DWF系列电缆分接箱所用的电缆接头符合IEEE386标准。所有电缆接头使用于交联聚乙烯绝缘电缆。其中200A电缆接头电缆截面为35mm2-180mm2的电缆。600电缆接头适用电缆截面为25mm2-500mm2的电缆。

巨广公司根据客户特殊需求提供专项解决方案。详情请联系我司。

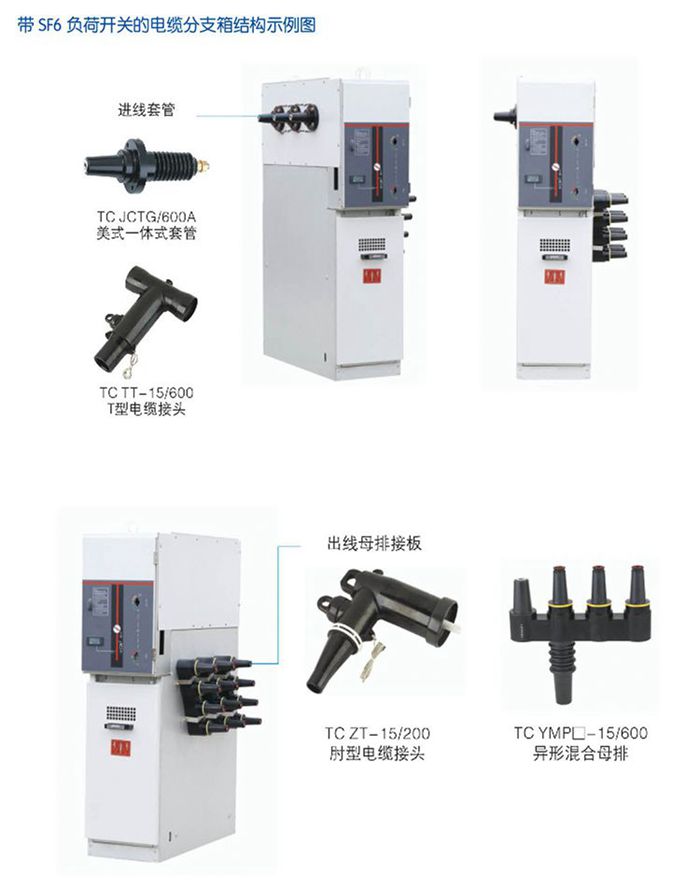

带SF6负荷开关

带SF6负荷开关的电缆分支箱的特点在于；在箱体内有三个隔室，其中一个隔室密闭，密闭隔室中充有微增压六氟化硫气体，其中有一组以上负荷开关。负荷开关的操作机构位于操作驱动隔室内，电缆隔室内有电缆桩线及电缆终端，电缆终端与符合开关连接。隔室密闭的负荷开关隔室内的负荷开关为转盘动静触点式负荷开关，每个负荷开关的转轴上固定在绕轴的对称扇形面有三层。电缆隔室内的电缆为三相一组，每组三个电缆终端平行依次斜下方分布，每个电缆终端与电缆桩线垂直相接，三个电缆桩线相互平行，密闭隔室有泄压管道。

六、产品结构

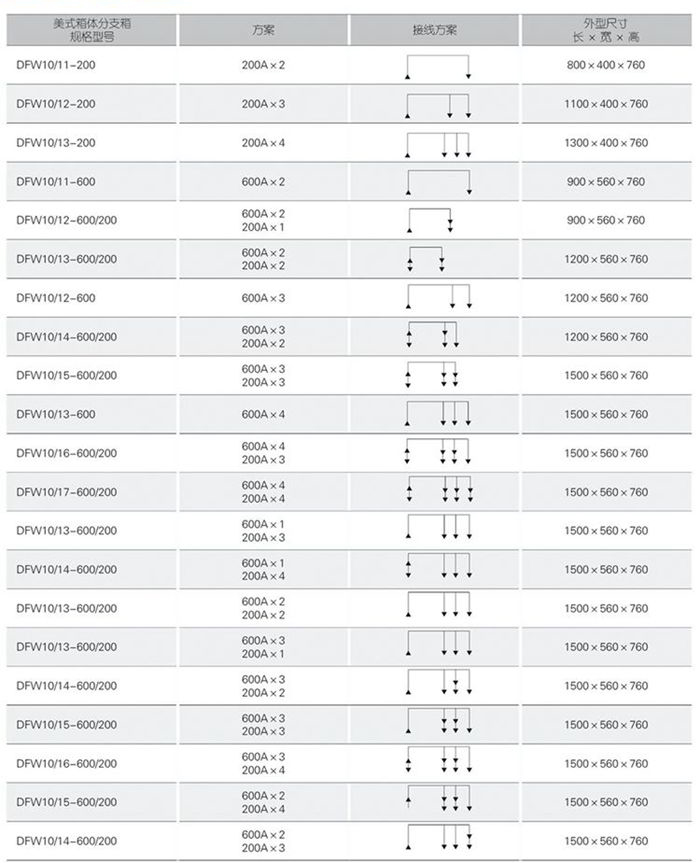

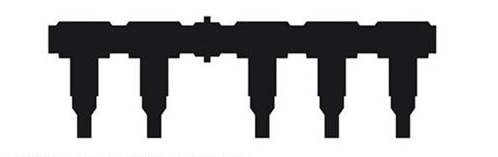

6.1美式电缆分接箱结构示例图

如果因场地所限，不能放置电缆分接箱，则可由电缆接头直接组合，构成多路电缆分支（不需要母排，连接方法见下例）放置在电缆沟内或其他地点。实例一四进出线（2*600A+2*200A）

每组由两只T-11型电缆接头，两只肘型接头和一只中间连接头组成。T-11型电缆接头200A侧接肘型电缆接头（另一侧接全绝缘氧化物避雷器）。尺寸实例见下图。

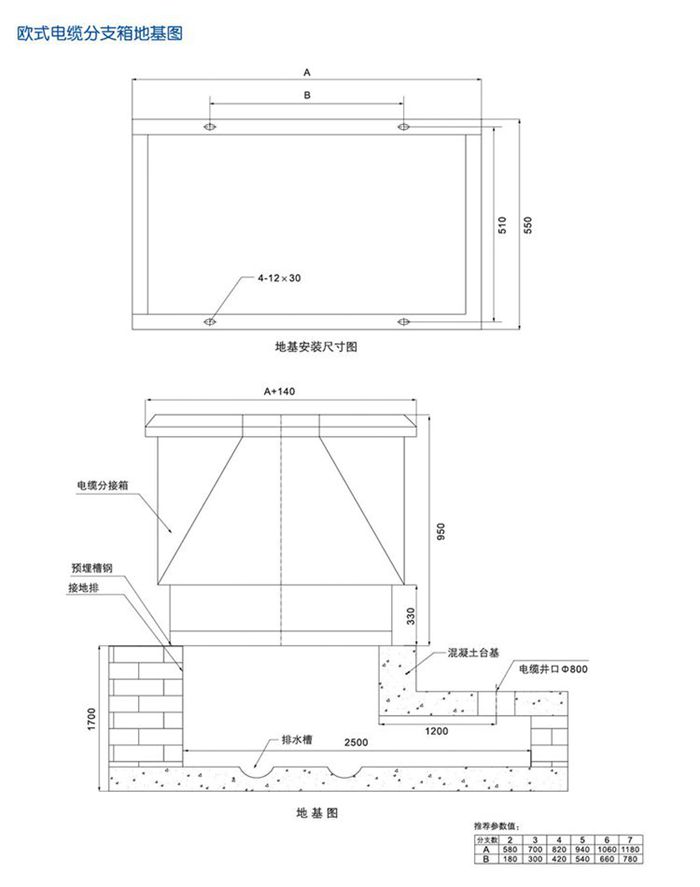

6.2欧式电缆分支箱结构示例图

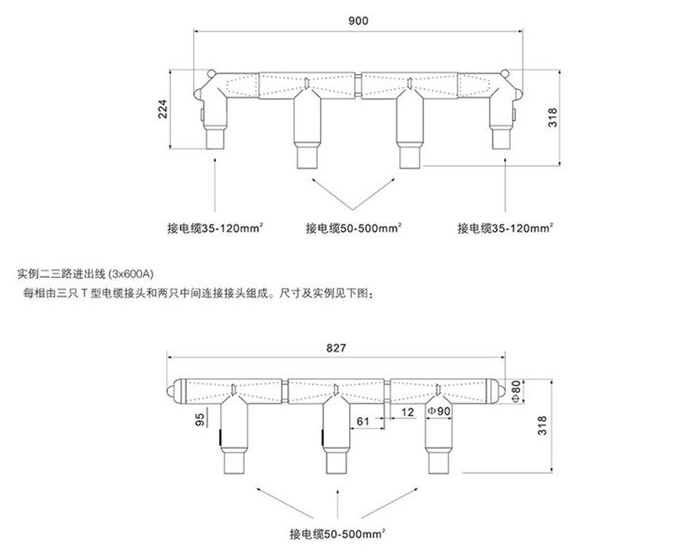

如果因场地所限，不能放置电缆分接箱，则可由电缆接头直接组合，构成多路电缆分支（不需要母排，连接方法见下例）放置在电缆沟内或其他地点。实例一四进出线。

每相由两只欧式前接头和两只欧式后接头组成，中间一只欧式对接套管连接，欧式后接头末端用绝缘子和半导体端盖封堵。实例见下图。

实例二两进三出

每相由三只欧式前接头和两只欧式后接头组成，中间一只欧式对接套管连接，欧式后接头末端用绝缘子和半导体端盖封堵。

注电缆分支可根据需要任意扩展或减少，可外罩箱体或直埋于电缆沟

6.3带真空符合开关电缆分支箱

工作原理

安装和维护

高压电缆分支箱现场安装注意事项:

1.为了确保安装的电缆分支箱在使用过程当中是安全可靠的，在安装的时候必须要确保安装人员是经过正规培训，已经熟练掌握电缆分支箱上面电缆头的安装方法，然后在安装的过程中需要按照说明书都额标准，进行规范操作，安装过程当中的每一个零部件都需要注意安装正确，任何一个细节都不能放过，特别是电缆的尺寸更不能有所偏差。

2.电缆分支箱在安装之后投入运行前，应该要对电缆分支箱的接地进行严格的检查，确保箱体的接地端子和接地线是紧固相连的，同样也要确认电缆分支箱的箱体和地网也是有直接的连接的，起码在外面要看到非常明显的接地点，这样才能确保比较好的接地效果，在运行的时候，操作人员操作会相对安全一点。

3.当所有电缆分支箱全部安装完成之后，我们不能马上投入一些市场使用，而是需要先对电缆分支箱进行一些实验，主要是对电缆和一些相关的零部件进行交流耐压试验，实验完成之后确保设备已经完全符合规定，所有实验指标都达到了标准，才能正式投入使用。

高压电缆分支箱的日常维护:

1.高压电缆分支箱在经过长期的使用之后，特别是一些高强度的场所经常不间断的运行之后，是需要进行一些日常的维护保养的，首先就是对设备内部的各个零部件元件进行检查，一些出现问题或者是破损的零部件都需要及时的进行跟换处理。

2.也要定期的对电缆分支箱的绝缘性进行检查，检查电缆分支箱在外部的接地和内部的一些绝缘设计都还是符合标准情况，绝缘情况还是良好的情况下，才能让高压电缆分支箱继续进行日常的运行。

3.定期对电缆分支箱的各个功能进行测试，包括一些主回路的电阻测量，局部放电测量，这些都是需要进行定期测试的，只有这些全部都满足测试合格的条件下，才表示这台高压电缆分支箱在功能上是正常的，能够继续使用，要不然就需要对一些出现故障的功能进行修复。

4.就是对高压电缆分支箱内部的一些机械进行一定的检查，因为机械新能是否处于良好情况下，是电缆分支箱能否正常运行的一个重要条件，只有保证了内部的机械性能，才能让高压电缆分支箱在长期的运行中处于安全稳定的状态。
