一、特点

2.1产品特点

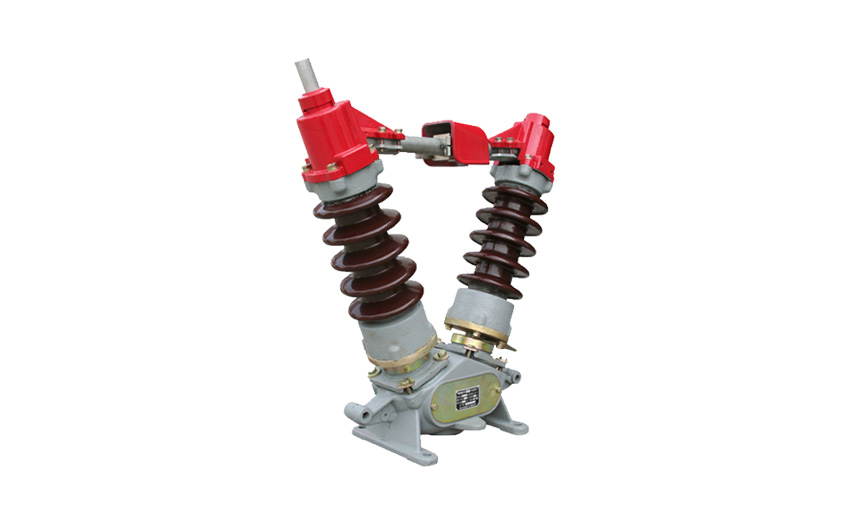

1. 隔离开关采用双柱中开、触头转入式结构，具有自动清洁抽头的能力，提高了接触可靠性

2. 触指采用高强度、高导电率、高弹性的新型材料制造。依靠触指自身的弹力夹紧触头，避免了目前因弹簧锈蚀、发热退火而引起的触头夹紧力降低，接触电阻增加，触头发热加剧的恶性循环

3. 隔离开关转动部分按免维护的要求设计。转动座设计成密封结构，水汽、尘埃、有害气体无法进入，使轴承、二硫化钼锂基锂基润滑脂永远工作在良好的环境中，轴承用不生锈，润滑脂无法流失，永不干涸，使隔离开关长期运行后的操作力矩不会增加。采用不锈钢轴销与无油自润滑轴承相配合结构，钢制件采用热镀锌，确保隔离开关操作灵活、轻便、可靠、永不生锈

2.2完善化隔离开关特点说明

1. 全部采用热镀锌工艺防腐处理，热镀锌不能保证配合要求转动的部件一般均采用不锈钢材料，紧固件M8以下采用不锈钢，其余均采用热镀锌。

2. 导电部分铜管软连接型，中间触头为“握手”式自力型触指，弹簧外压式无电流通过，隔离开关只有中间一个接触点，其余均采用软连接固定联结

3. 采用新的触头结构，将触片一端与触座固定，靠触片变形及弹簧产生接触压力，使触指末端的滑动接触改为固定接触，提高导电可靠性

4. 触指弹簧改为外置式，以避免弹簧分流

5. 增加磁锁板，提高动热稳定性能。

6. 转动部分配有自润滑套，无需润滑脂

7. 主接线端子为平板型。电流等级为630A时，导电部件表面镀锡；电流等级为1250A-4000A时，导电部件表面镀银

8. 瓷件上、下帽采用热镀锌防锈，并根据使地区污秽等级的不同可选用不同爬距的瓷件，在生产制造过程中按正差控制，爬电距离设计时将公称值较标准值设计的高。

9. 开关用支柱绝缘子强度密度大，稳定可靠，配方采用高强度瓷料制造，减少产品强度的分散性，增加了产品的抗拉强度，结构设计时已对产品已有较大的强度预留度，使产品在运行中保证稳定可靠

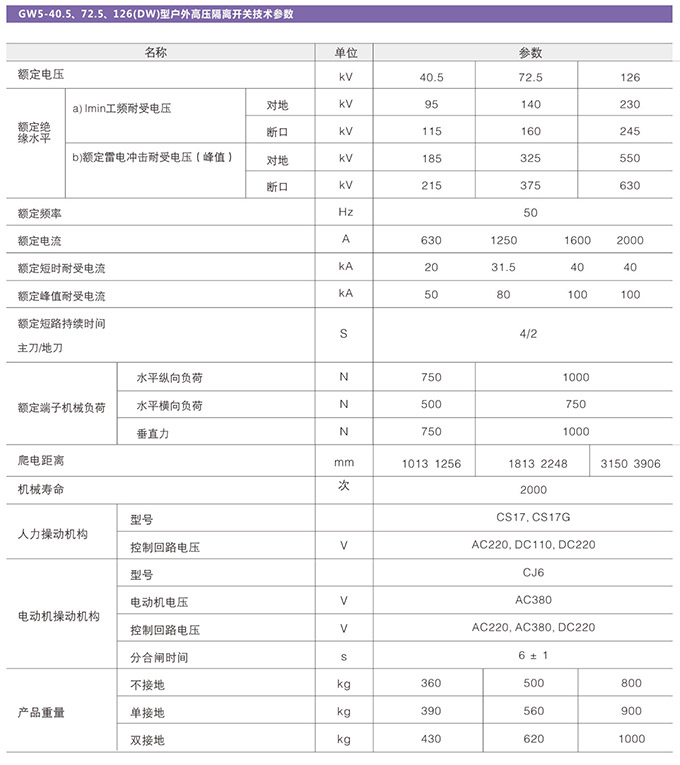

二、技术参数

三、产品结构

结构介绍

1. 本产品为双柱水平断口中间开启式，可以一侧或两侧附装接地开关。90°传动的隔离开关采用CS17型人力操作机构进行三级联动操作；180°传动的隔离开关采用CJ6型电动机操动机构或CS17G型人力操作机构进行三级联动操作；接地开关采用CS17G型人力操动机构三级联动操作。

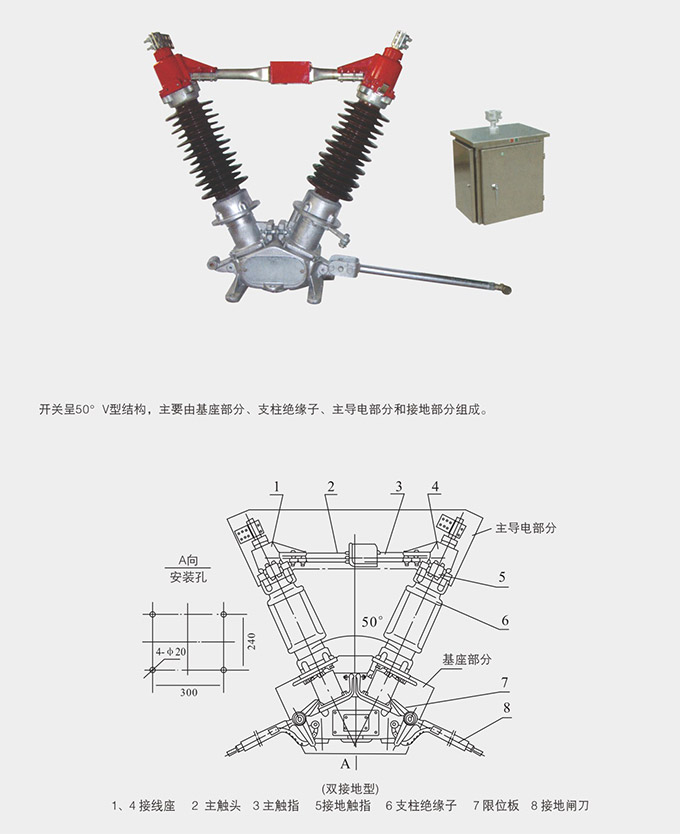

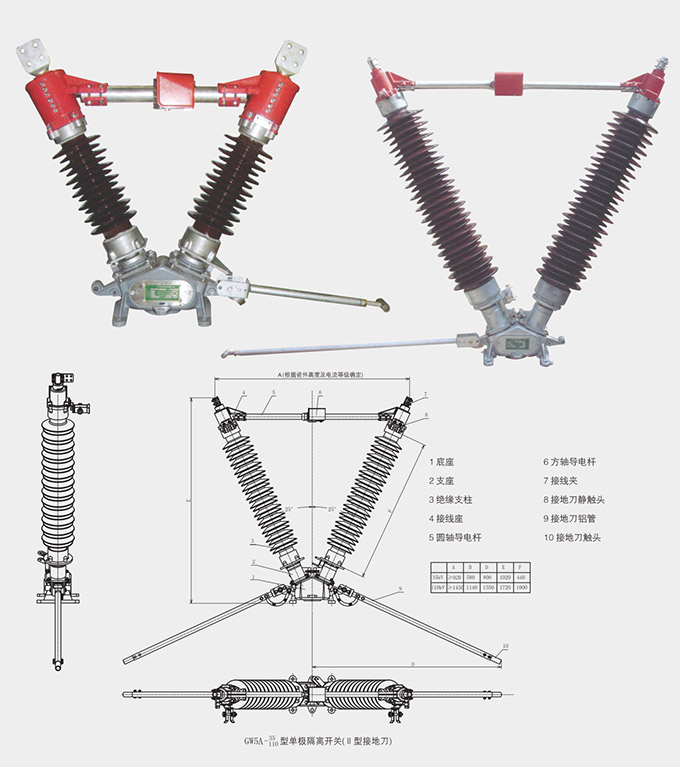

2. 隔离开关属双柱V形水平开启式，各单级都由基座、支柱绝缘子、出线座及触头等部分组成由成50°夹角的两个支座，两支柱绝缘子相互夹角地安装在基座两端地轴承上，且与基座垂直。主导电部分分别安装在两支柱绝缘瓷瓶上方，随支柱绝缘瓷瓶作约90e转动。

3. 出线座中的紫铜编织带软连接分别紧固在导电杆和接线板上，接线板供用户连接线路之用

4. 中间触头部分的触指成对装配，采用自力型触指其形式为转入式，以减少分、合闸时触头与触指间的磨损，提高使用寿命。

5. 隔离开关附有接地开关时，主导电回路与接地开关的连锁用基座上的扇形板与弧形板保证，在主导电回路合闸时，接地开关不可合闸，接地开关石渣是，主导电回路不可合闸
