一、概述

1.1产品概述

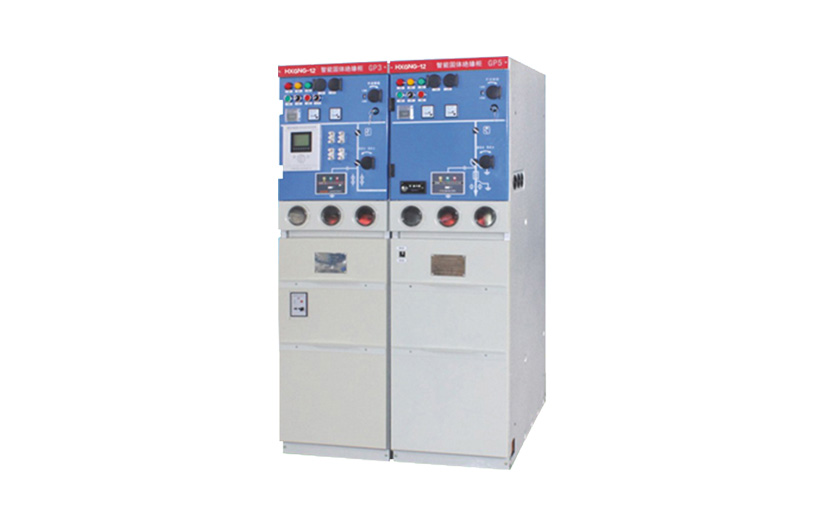

HXGNG-12系列紧凑型固体绝缘开关柜（以下简称“开关柜”）是新一代可扩展，模块化，免维护型金属封闭开关柜，广泛运用3-12KV，50HZ电力系统，选用开关包括：

1、TLS负荷开关

2、TVC断路器

3、TLG隔离接地开关

1.2产品标准

满足以下标准与规范

1、GB311.1  高压输变电设备的绝缘配合

2、GB3804  3.6KV~40.5KV交流金属封闭开关设备和控制设备

3、GB1984  高压交流断路器

4、GB3906  3.6KV~40.5KV交流金属封闭开关设备和控制设备

5、GB/T11022  高压开关设备和控制设备标准的共用技术要求

6、DL/T403  12KV~40.5KV高压真空断路器订货技术条件

7、DL/T593  高压开关设备和控制设备标准的共用技术要求

二、使用条件

正常使用条件

1、 周围空气温度：-15℃~+40℃

2、 海拔高度：1000M及以下。

3、 湿度条件：日平均值不超过95%，水蒸气压力日平均值不超过2.2KPa

      月平均值不超过90%，水蒸气压力:月平均值不超过1.8KPa

4、 地震烈度：不超过8度

5、 没有腐蚀性或可燃性气体等明显污染的场所注：超出上述正常使用条件时，用户可与本公司协商。

三、技术参数

维护注意事项

HXGNG-12型固体绝缘开关柜良好的维护保养不仅可以让其发挥稳定的性能，还可以一定程度的延长开关柜的使用寿命，巨广电气就为大家介绍开关柜维护注意事项。

1、开关柜所在的配电间应当特别注意防尘和防潮工作，注意别让小动物（老鼠等）进入咬坏线路；

2、维护时注意柜体的金属部件的防锈工作（涂漆等），开关柜的传动部件润滑是否良好应注意检查，柜体固定螺钉是否足够紧固、柜体表面灰尘是否及时清理等；

3、维护时应当注意柜内各个零部件的状态，我们可以通过颜色变化、温度异常变化和盛银的变化来了解其运行情况；

4、高压开关柜内真空断路器的维护：定期维护时如具备条件可对其进行工频耐压检测和真空度检测，维护时如更换合闸回路的保险丝应注意保险丝的选用（不要过大导致无法融化），检查过程中如遇到分合闸失灵等故障应尽快确认故障原因并解决；

5、高压开关柜内隔离开关的维护：对于隔离开关我们维护时应当注意触头和刀片是否存在接触不良和歪扭的情况，查看隔离开关的操动机构和断路器之间连锁装饰是否正常的连接；

6、柜内手车隔离维护注意事项：维护时注意对插头的咬合面加涂凡士林等防护剂，如果发现插头变形应当及时更换；

7、柜内电流互感器的维护：注意互感器接头有无异响、过热或者异味等，互感器引线螺丝是否存在松动等（发现互感器问题及时更正）；

8、如果开关柜长期放置后首次投入使用应当进行加热除湿操作（避免凝露）。
