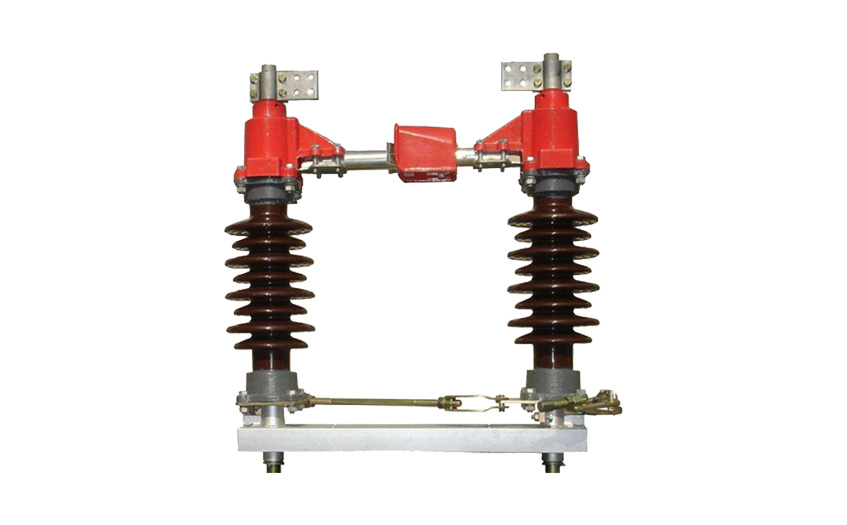

产品概述

高压隔离开关是如今应用非常广泛的一种开关电器，在一些发电厂和变电站当中的电气系统当中都有使用这些高压隔离开关与断路器一起配套使用，已经是电气系统当中非常重要的元件了。

一般性高压隔离开关都是运用于室内的，一些三相交流为50Hz，额定电压为12KV的高压设备当中，起到对线路的控制和保护作用，能够对设备的接通，切换和转换起到非常重要的作用。

通常情况下是将高压隔离开关运用到电力系统当中，来保证电压电器设备的安全，对一些电压进行隔离，但是不具备灭弧功能，也就是不能用于切换和开断短路电流当中，一般情况下都是用于一些不产生电弧的切换操作。

我们可以将设备不同的方面进行区分，向安装地点上，可以区分为屋内式和屋外式。按绝缘支柱数目的话又可以分为单柱式，双柱式和三柱式，所以在使用范围上非常的广泛，针对不同的电压等级都有不同的设备可以使用。

订购须知

订购时应该先对自己选择的产品进行一次说明，比如产品是否的带有负荷开关、负荷开关负荷分断量等等再详细写明产品的名称以及数量。

当你在订购是必须填写自己的安装方法、产品附件等等，而安装方法与附件的详细资料如果你不了解可以向客服进行了解。

当你在订购时比较好可以标明的使用要求而厂家也会根据要求列出客户可以使用的功能再根据自己的要求去配置这些功能的参数。

使用须知

1、在设备投入正式使用之前应进行一次全面性的检查，当确认没有任何问题之后才可以投入运行。

（1）隔离开关每个部件尺寸是否符合厂家所给出的数据，有任何的偏差一定要进行更换避免影响到设备的运行。

（2）每个连接部分的螺栓是否紧固牢靠，最需要关注的就是与母线链接的部件。

（3）触头部分上每个接触点应全面接触。

2、投入在运行当中后要注意的事项：

（1）隔离开关一般正常运行情况下，必须在线路处于负荷状态时切除后方即可进行分合闸操作。

（2）具备了二次操作型接地闸刀的GW4型户外高压隔离开关，必须在设备完全进行过分闸动作后（比较好可以亲眼确认过）即可合闸接地开关，相反当接地开关完全进入到分闸状态后隔离开关即可进行合闸操作。

3、设备维护与检查时注意事项：

（1）隔离开关瓷瓶是否出现破损而胶装是否有松动现象。

（2）当设备进行到合闸状态后触头上的接触点是否接触良好，再查看触头上弹簧是否出现了变形现象，在检测设备中的拉力、回路中电阻等是否出现了变化。

使用条件

1.设备使用的场所在海拔条件上是有一定的要求的，普遍是要求使用在一些海拔不超过1000米的场所。

2.设备对于使用的环境场所下的环境温度是有一定的限制的，一般情况下都是用于在-30℃到+40℃之间，才能保持稳定正常的运行。

3.周围环境下的相对湿度比较好是要小于在百分之九十五以下，如果湿度过高，会对设备的运行造成一定的影响。

4.就是设备在于使用环境下的安全方面，一定要放置在一些没有易燃易爆气体和腐蚀性气体的场所，这些都会造成设备的损坏，发生非常危险的情况，另外对设备旁边的环境也要进行一些清理，一些灰尘，杂质也有可能会影响到设备的运行。

5.设备使用的场所需要进行一定的测试，确保设备的使用场所不是剧烈振动场所，保证不会受到比较高强度的撞击和冲击，这些情况都是有可能会对设备造成一定的损坏的。

特点

1.1产品特点

1. 隔离开关采用双柱中开、触头转入式结构，具有自动清洁抽头的能力，提高了接触可靠性

2. 触指采用高强度、高导电率、高弹性的新型材料制造。依靠触指自身的弹力夹紧触头，避免了目前因弹簧锈蚀、发热退火而引起的触头夹紧力降低，接触电阻增加，触头发热加剧的恶性循环

3. 隔离开关转动部分按免维护的要求设计。转动座设计成密封结构，水汽、尘埃、有害气体无法进入，使轴承、二硫化钼锂基锂基润滑脂永远工作在良好的环境中，轴承用不生锈，润滑脂无法流失，永不干涸，使隔离开关长期运行后的操作力矩不会增加。采用不锈钢轴销与无油自润滑轴承相配合结构，钢制件采用热镀锌，确保隔离开关操作灵活、轻便、可靠、永不生锈

1.2完善化隔离开关特点说明

1. 全部采用热镀锌工艺防腐处理，热镀锌不能保证配合要求转动的部件一般均采用不锈钢材料，紧固件M8以下采用不锈钢，其余均采用热镀锌。

2. 导电部分铜管软连接型，中间触头为“握手”式自力型触指，弹簧外压式无电流通过，隔离开关只有中间一个接触点，其余均采用软连接固定联结

3. 采用新的触头结构，将触片一端与触座固定，靠触片变形及弹簧产生接触压力，使触指末端的滑动接触改为固定接触，提高导电可靠性

4. 触指弹簧改为外置式，以避免弹簧分流

5. 增加磁锁板，提高动热稳定性能。

6. 转动部分配有自润滑套，无需润滑脂

7. 主接线端子为平板型。电流等级为630A时，导电部件表面镀锡；电流等级为1250A-4000A时，导电部件表面镀银

8. 瓷件上、下帽采用热镀锌防锈，并根据使地区污秽等级的不同可选用不同爬距的瓷件，在生产制造过程中按正差控制，爬电距离设计时将公称值较标准值设计的高。

9. 开关用支柱绝缘子强度密度大，稳定可靠，配方采用高强度瓷料制造，减少产品强度的分散性，增加了产品的抗拉强度，结构设计时已对产品已有较大的强度预留度，使产品在运行中保证稳定可靠

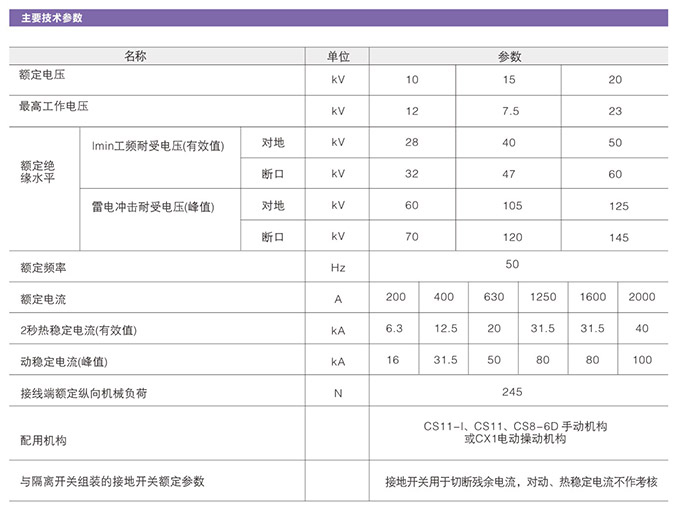

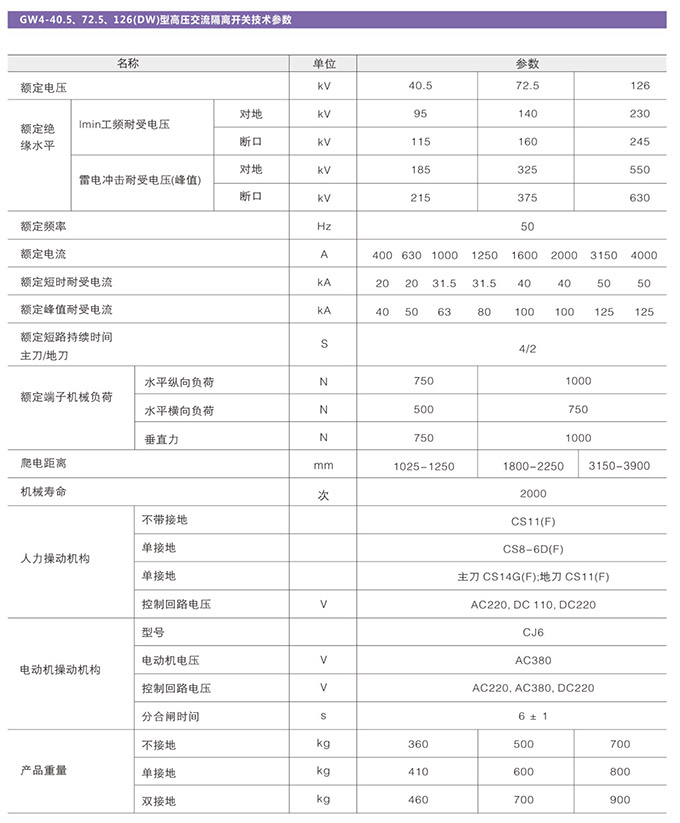

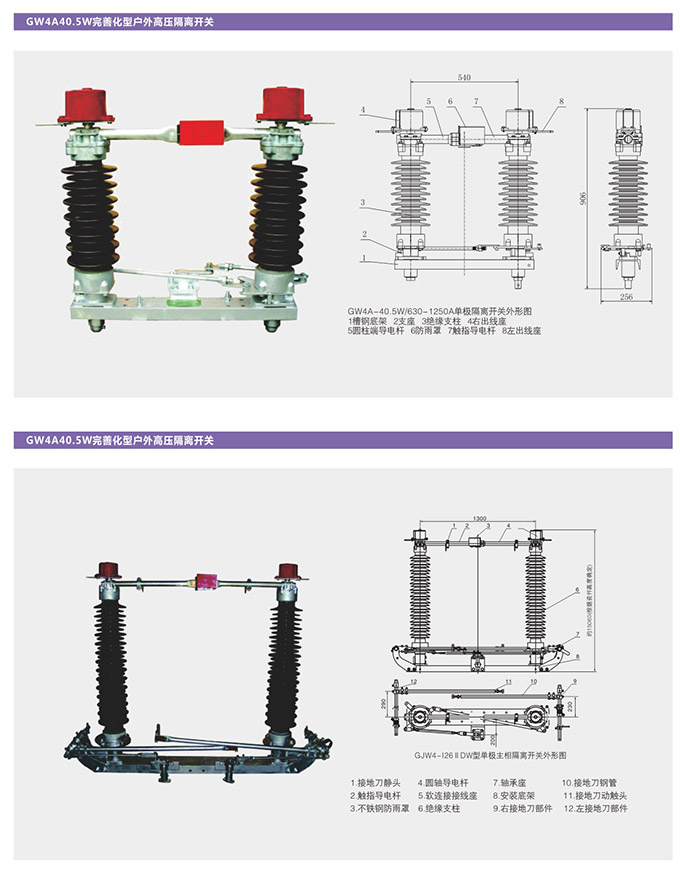

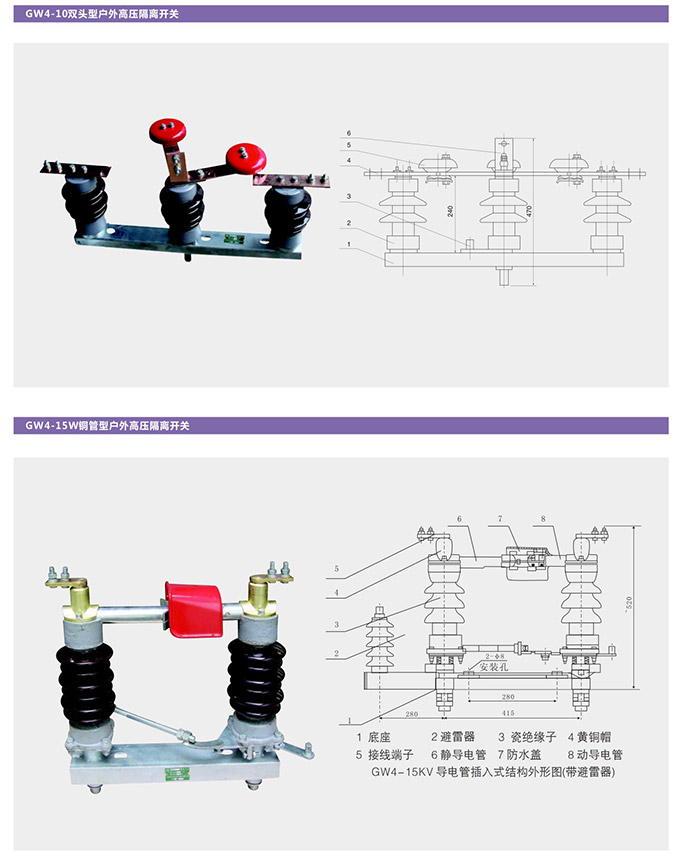

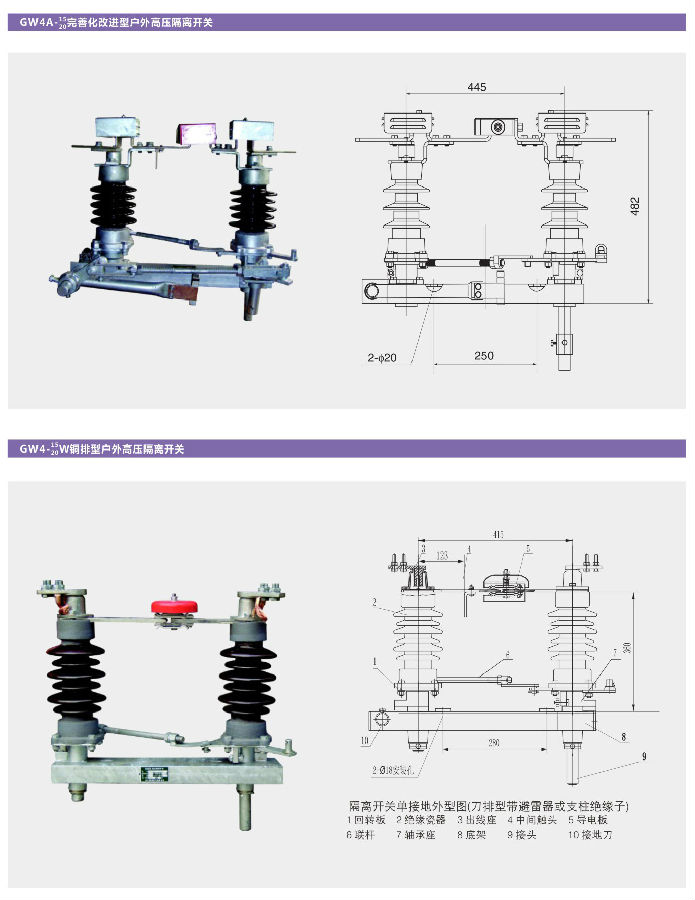

技术参数

主要元器件

导电部分

静触头就是由一条弯成直角的铜板构成的，两端进行分别不同的连接，有孔的那一端可以通过使用螺钉来与母线相连，较短的那一端则是用来跟动触头进行连接。

动触头则是使用两条铜板进行组合，形成一个接触条然后在轴转动一定角度之后就是动触头了，然后在让它夹持住静触头。

绝缘部分

动静触头在设备内部都是需要固定在套管瓷瓶上面的，在套管瓷瓶上面的选择要选择拉杆绝缘子。

传动部分

设备内部的传动部分有主轴，拐臂和一些拉杆绝缘子

底座部分

设备的底座全部都是由钢架组成的，能够支持套管瓷瓶和一些传动主轴全部都牢固的固定在底座上面，底座在安装的时候应该要处于接地情况。

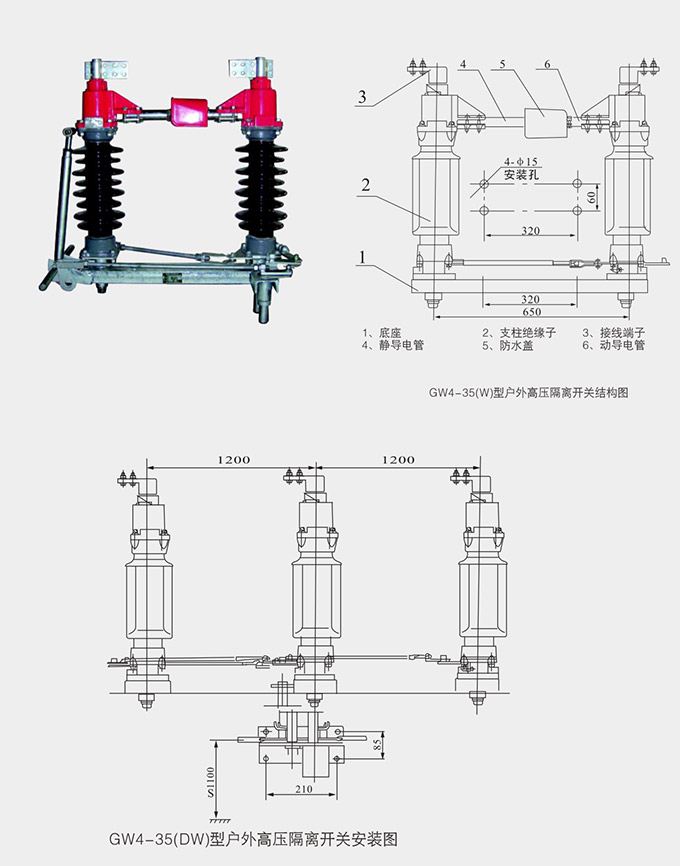

结构简介

1.35KV成套隔离开关由GW4-40.5（D）（W）型隔离开关本体、CS11或CS8-6型人力操动机构、传动附件等组成，也可配用CJ6型等电动机构。IIOKV成套隔离开关由GW4-126（D）（W）型隔离开关本体、CS14G人力操动机构、传动附件等组成，也可配用CJ6型等电动机构
