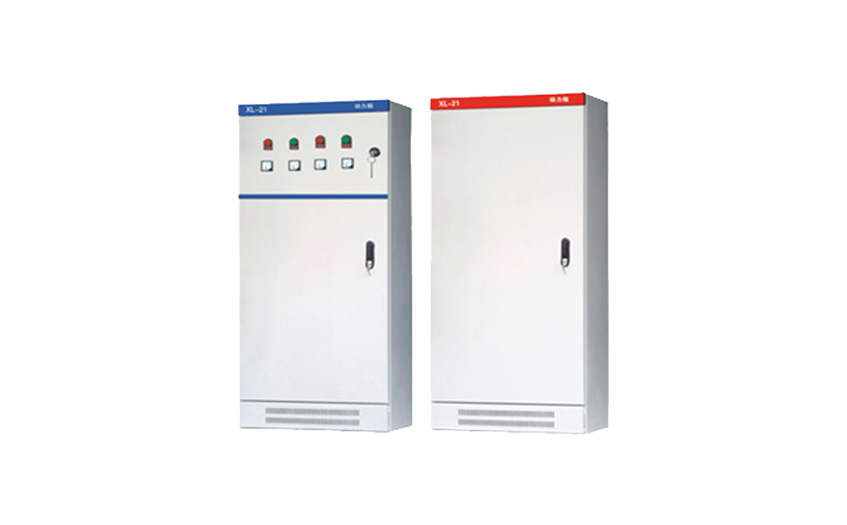

产品名称:XL-21型动力配电柜

产品概述:XL-21型动力配电柜适用于发电厂及工矿企业,交流电压500V及以下的三相三线、三相四线、三相四线、三相五线制系统,作动力照明配电之用。

在线客服 在线商城
产品概述

一、 概述

1.1产品概述

XL-21型动力配电柜适用于发电厂及工矿企业,交流电压500V及以下的三相三线、三相四线、三相四线、三相五线制系统,作动力照明配电之用。

XL-21型动力配电柜系户内装置,靠墙安装,屏前检修。


1.2 订货须知

用户订货时应提供以下资料:

1、 产品的全部型号(包括主电路方案号和辅助电路方案号);

2、 主电路系统图,柜体的平面排列图;

3、 辅助电路电气原理图;

4、 柜内元器件清单(主母线规格);

5、 柜体颜色(如无要求,则按浅驼灰色供货);

6、 柜体尺寸(如无要求,则由我公司根据情况自定)。其它与产品正常使用条件不符的特殊要求。


二、型号和含义

XL-21型动力配电柜型号含义

三、使用环境条件

1. 环境温度:-50°C~+40°C,且24H内的平均温度不超过+36°C;

2. 海拔高度:不超过2000m;

3. 相对湿度:在周围空气湿度为+40°C时不超过50%;在较低湿度下可以有较高的相对湿度(如:+20°C时为90%),考虑到温度的变化允许产生适度的凝霜;

4. 设备安装时与垂直面的倾斜度应不超过5°,设备应安装在无剧烈震动、无冲击及无腐蚀的场所。


动力配电柜和普通配电柜的区别

巨广电气发现很多用户对于动力配电柜和普通配电柜的区别不了解,总感觉我买普通配电柜就可以了何必多花钱买动力配电柜呢?

1、定义上的区别

首先动力配电柜和普通配电柜在定义上就有很大的区别,普通配电柜的定义就是普通分配电能使用的柜体,而我们的动力配电柜是为电气设备正常运行提供动力的电器组合柜体(其中包括变频器、接触器和变压器等等);

2、作用上的区别

普通配电柜可对电气设备进行电能的控制和配电使用,并且对一般的漏电、过载和短路起到一定的保护作用。而动力配电柜在为电气设备提供电源的同时并对其进行检测,在传统配电柜的电能分配和保护的基础上多出了用电设备的监控等功能,可以让用户更加直观、准确的了解电气设备的运行参数和情况;

3、用途上的区别

普通配电柜大家在小区、车间、工厂、学校、医院和各种机关楼等随处可见,而动力配电柜一般都安装使用在配电室和变电站处,所以普通配电柜和动力配电柜在用途上区别是很大的。

以上就是动力配电柜厂家为大家介绍的普通配电柜和动力配电柜的区别,希望大家在需要安装使用动力配电柜的地方不要用普通配电柜去代替,简单地说动力配电柜具有电力供应、保护和监控的完整系统并承载的电流也大得多,大家如需购买、询价等请联系巨广电气。


四、主要技术参数

序号名称单位数据
1主电路额定电压VAC380
2辅路电路额定电压VAC220,AC380
3额定频率Hz50
4额定绝缘电压V660
5额定电流A≤800A

4.1 验收、安装、高度、注意事项见使用说明书

产品到货后,首先应检查包装是否完整无损,发现问题应及时通知有关部门查找原因,对于不立即安装的产品,应根据正常使用条件的规定,置于适应的场所。

4.1.1. 产品安装基础槽钢的螺栓用户自备,基础槽钢与柜体连接孔。

4.1.2 产品在安装完毕后,投入运行前进行检查与试验:

A、 检查柜体被复层漆膜有无脱落:柜内是否干燥、清洁;

B、 检查主要电器及辅助接点的通断是否可靠、准确;

C、 检查主要元件的选型、接线原理是否与原理图图样相符;

D、 用500V兆欧表绝缘值不得低于1M,测量时注意断开不能承受电压及电子元件接线。

4.1.3  使用注意事项

低压空气断路器等,经多次合、分后,会使主触头局部烧伤和产生碳类物质,使接触电阻增大,应定期对万能式低压空气断路器按其说明书要求进行维护和检修。

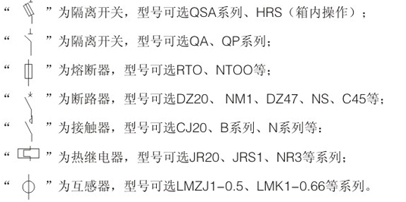

4.2 主回路方案表


动力配电柜回路方案表

以上产品型号均可由用户另行指定。


五、产品结构

XL-21型低压动力配电柜系户内靠墙安装,单面前开门的配电装置。其基本结构采用钢板弯制及角钢焊接而成。前右侧可装设刀开关操作手柄,作为电源切断与接通操作之用,箱门上可装设操作按钮,指示灯及显示仪表,打开箱后,配电箱内部设备全为敞露,便于检修维护。本配电箱装有空气断路器,熔断器作为短路保护外,还装有接触器和热继电器。门与壳体均焊有接地螺钉,确保壳体与地连接可靠。

动力配电柜运行注意事项

1.动力配电柜在正常工作情况下,也就是在帮助设备正常运行的时候,所有操作人员都不能私自操作板上的开关。

2.动力配电柜在一开始发电机组启动的时候,需要利用动力屏开关进行缓慢加速,切记不要过快的加速,会让设备后续的运行十分不稳定,直到缓慢加速到能够正常发电的情况的时候,然后在确认了电压和频率全都满足标准情况下的时候,才可以合闸送电。

3.配电柜在正式进行配电的工作状态之后,上面我们也说了不能私自操作开关,在这里还要跟大家说一下,空气断路器的闭锁开关在运行的时候也不能随意操作,只有在紧急情况,确认符合条件的时候才可以特殊使用。

4.如果设备内部的发电机需要并联运行的时候,要检查并车条件的要求和规定是否全都已经满足标准的情况下才可以启动操作,如果出现并车失败等情况,需要重新检查条件,确认全部无误之后,方可再次启动。

5.设备需要停止运行的时候,首先需要先将发电机负荷给切断之后,在让设备进行一段时间的空载停车,才可正式结束设备的运行,不可以直接让设备在带负荷的情况下,直接进行停机操作,是非常危险的一种操作。

6.设备在进行交插岸电的时候,需要首先将岸电屏以及各类动力开关全部切断,然后才可以对设备当中的一些接线以及相序的正确性进行一定的检查,全部检查完成之后,在进行岸电的转换工作,在进行岸电的转换操作的时候,严禁设备带负荷操作运行。

7.设备在运行使用的过程当中,操作人员需要定期对设备进行检查维护,向一些清洁保养工作更是非常重要的,只有这样操作,才能保持设备的稳定性,让设备在运行的过程中能够保持非常良好的工作状态。

8.操作人员在进行设备的操作过程当中,特别是进行配电板这类操作,一定要严格按照操作标准,在操作的时候集中思想,认真仔细的操作,要不然非常容易发生一些意外事故,出现一些无法挽回的损失。

9.操作人员需要经常性的对配电柜的工作状态进行检查,确认设备内部的电力是处于充足的情况下的,这样才能保证设备的运行是稳定正常的,我们也可以通过仪表来检查设备的工作状态。

10.最后就是设备在使用运行的过程当中,所有的开关都应该处于接通的状态,这样才能够保证设备能够随时投入应用,在一些紧急情况下的配点是非常的及时的。

11.操作人员对配电柜进行操作的时候,都应该记住以上的10点注意事项,这样才能够真正做到设备的安全稳定可靠的运行,给电力系统提供非常稳定可靠的供电效果。


六、 柜体外形尺寸及安装尺寸

动力配电柜尺寸规格

ABCDH
7004705004001700
 7003705003001700
6003704003001600
8003706003001700
8004706004001800
