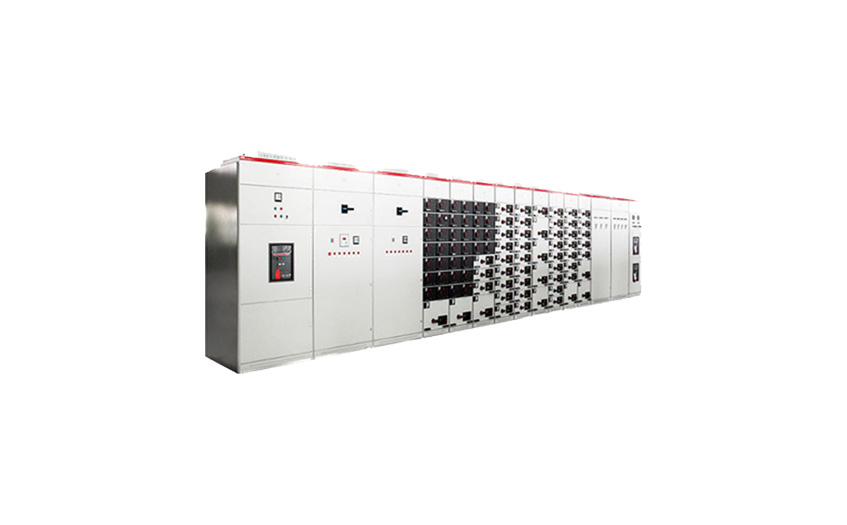

产品名称:MNS型低压抽出式成套开关设备

产品概述:MNS型低压抽出式成套开关设备是一种用标准模件由工厂组装(FBA)的组合式柜型,其技术已达到国际先进水平。MNS型低压抽出式成套开关设备适用于发电厂、变电站、石油化工、冶金轧钢、交通能源、轻工纺织等厂矿企业和住宅小区、高层建筑等场所。

在线客服 在线商城
产品概述

一、概述

本系列低压抽出式开关柜是一种用标准模件由工厂组装(FBA)的组合式柜型,其技术已达到先进水平。

本系列低压抽出式开关柜适用于发电厂、变电站、石油化工、冶金轧钢、交通能源、轻工纺织等厂矿企业和住宅小区、高层建筑等场所、作为交流50-60Hz,额定工作电压交流660V及以下的电力系统的配电设备的电能转换、分配及控制之用。本装置符合GB72511《低压成套开关设备》及JB/T9961《低压抽出式成套开关设备》国家专业标准,并符合IEC439-1、VDE0660第五部分等专业标准。


二、使用条件

正常使用环境条件

1. 周围空气温度不高于+40°C,不低于-5°C,并且24h内其平均温度不高于+35°C;

2. 天气条件:空气清洁,相对湿度在温度为+40°C时不超过50%,在较低温度时允许有较高的相对湿度,例如+20°C时为90%,但应考虑到温度变化,有可能会偶然地产生凝露;

3. 海拔高度不超过2000m;

4. 本装置适应于以下温度的运输和储存过程:-25°C至+55°C的范围之间,在短时间内(不超过24h)可达+70°C,在这些温度下装置不应遭到任何不可恢复的损伤,而且在正常条件下应能正常工作;

5. 如果上述使用条件不能满足时,应由用户和制造厂协商解决;

6. 当本装置使用于海上石油站采平台和核电站时,应另行签订技术协议。


三、基本技术参数

3.1电气性能

额定绝缘电压

660V(1000)V

额定工作电压

380V、660V

主母线较大工作电流

5000A

主母线额定耐受电流

100kA/1s

主母线额定峰值耐受电流

220kA/0.1s

配电母线(垂直母线)较大工作电流

1000A

配电母线(垂直母线)峰值电流:标准型

105A(较大值)/0.1s

配电母线(垂直母线)峰值电流:加强型

176kA(较大值)/0.1s

3.2防护等级

符合IEC529、DIN40050标准

IP30  对大于2.5mm固体防护

IP40  对大于1.0mm 固体防护

IP54对尘埃和任意方向喷溅作防护

(订购IP54防护等级时应与制造厂协商)


四、产品结构

4.1柜体结构

开关柜柜体基本结构是由C型型材装配组成。C型材是以E=25mm为模数安装孔的钢板弯制而成。全部柜架及内层隔板都作镀锌纯化处理。四周门板,侧板则作高压静电喷塑。柜体基本结构见图1所示:柜体基本尺寸见图2,表1、表2 。

4.2开关柜类型

1. 动力配电中心柜(PC):可采用Emax、3WN、AH、ME等系列等断路器。

2. 电动机控制中心柜(MCC):由大小抽屉组装而成,各回路主开关采用高分断塑壳断路器或旋转式带熔断器的负荷开关。功率因数自动补偿柜(带有手动、自动及运动功率因数补偿装置)

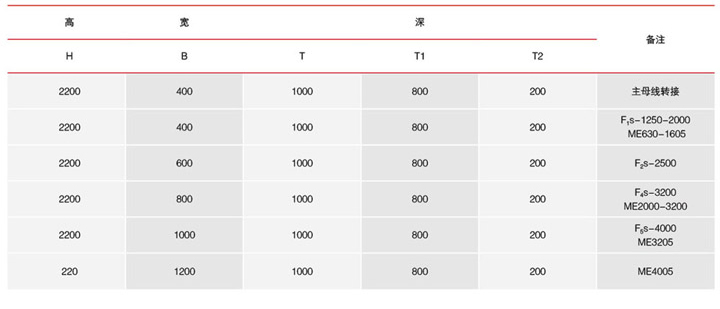

A动力配电中心(PC)柜(mm)

成套开关设备尺寸表

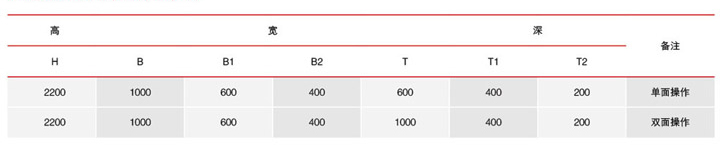

B 电动机控制中心(MCC)柜(mm)

成套开关设备尺寸柜

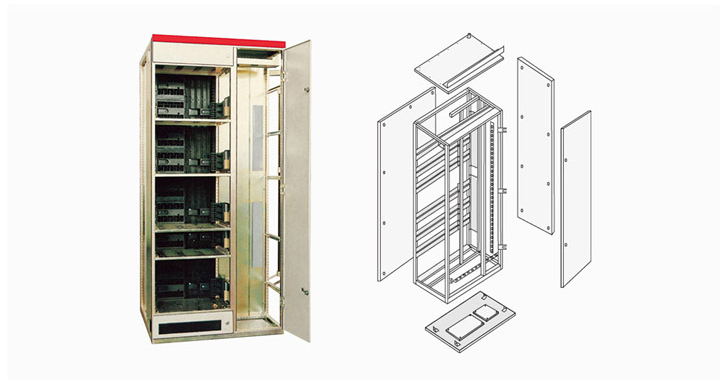

C型型材组成的柜架结构(图1)

成套开关设备柜体展示

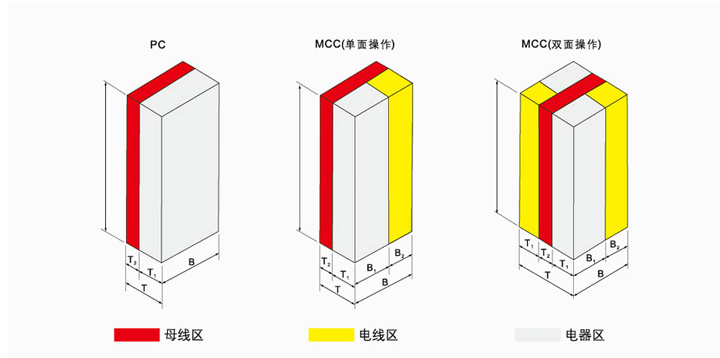

柜体示意图(图2)

成套开关设备示意图


4.3柜体的分区设计

1. 动力配电中心(PC)

(1).pc柜内分割成三个隔室;水平母线隔室;在柜的后部;功能单元隔室;在柜前上部或柜前左边;

(2).分割措施:水平母线隔室和功能单元隔室、之间用钢板分割。控制回路隔室与功能单元隔室之间用阻燃型聚苯醚塑料罩壳分隔。

(3).柜内安装的框架式断路器,均能在关门状态下实现柜外手动操作,观察断路器的分合闸状态和根据操作机构与门的位置关系,判断出断路器在试验位置还是在工作位置。

(4).主电路与辅助电路之间设计成分隔结构,仪表、信号灯和按钮等组成的辅助电器单元,均安装于塑料板上,板后用阻燃型聚氨脂发泡塑料做成的罩壳与主电路分离。

2.抽出式电动机控制中心和小电流的动力配电中心(MCC)

抽出式MCC柜内分成三个隔室,即柜后的水平母线隔室,柜前部左边的功能单元隔室,柜前部右边的电缆隔室。水平母线隔室与功能单元隔室之间用阻燃型发泡塑料制造的功能板分隔,电缆隔室与水平母线隔室、功能单元隔室之间用钢板分隔。

MCC(电动机控制中心)的抽屉分为以下5种:

8E/4:高200×宽150×深400mm

8E/2:高200×宽300×深400mm

8E:高200×宽600×深400mm

16E:高400×宽600×深400mm

24E:高600×宽600×深400mm

3.后出线开关柜结构

为减少开关柜排列宽度而设计的后出线,开关柜的主母线水平安装在开关柜的顶部,柜的后半部为电缆室,进出线电缆均在柜后电缆室连接。开关柜的正面为装置小室,安装开关设备的功能单元。 该系统设计将开关柜侧面的电缆室移至后关柜,大大减少了开关柜的排列宽度,以进一步满足变电所空间布置的要求。

馈电柜柜宽600mm,深1000/1200mm,顶部为独立的主母线室,与装置室隔离。正面装置小室有效安装高度为72E(E=25mm),经多功能板与后部电缆室隔离,充分利用了开关柜的安装空间,结构紧凑,单元配置灵活。背面电缆室带门,安装及维护方便。进线柜的宽度按进线单元的框架电流确定,推荐宽度为400/600/800/1000mm,柜深1000mm。

母线系统

开关柜可配置二组主母线,安装在开关柜的后部母线室。二组母线可分别安装在柜后上部和下部。根据进线需要,上下二组 母线可分别采用不同或相同截面的材料。二者既可单独供电,也可并联供电,或可用作后备电源。

配电母线(垂直母线)组装在阻燃型塑料功能板中,通过特殊接件与主母线联接。既可防止电弧引起的放电,又能防止人体接触,柜内没有独立的PE接地系统和N中性导体。二者贯穿整个装置,安装在柜前底部及右侧。各回路接地或接零都可就近联接。整个母线系统安装见图3所示。柜架结构件全部采用自攻螺钉联接,具有较高的接地可靠性。

中性母线和中性保护母线平行地安装在功能单元隔室的下部和垂直安装在电缆室中。N线与PE线之间如用绝缘子相隔,则N线与PE线分别使用,若二者之间如用导体短接,即成PE/N线。

保护接地系统

装置的保护电路由单独装设的并贯穿于整个排列长度的PE线(或PE/N线)和可导电的结构件二部分组成。装置中金属结构件,除外表的门和封板外,其余都经过镀锌处理,在结构件的连接处,都经过精心设计,使其能通过一定的短路电流。
