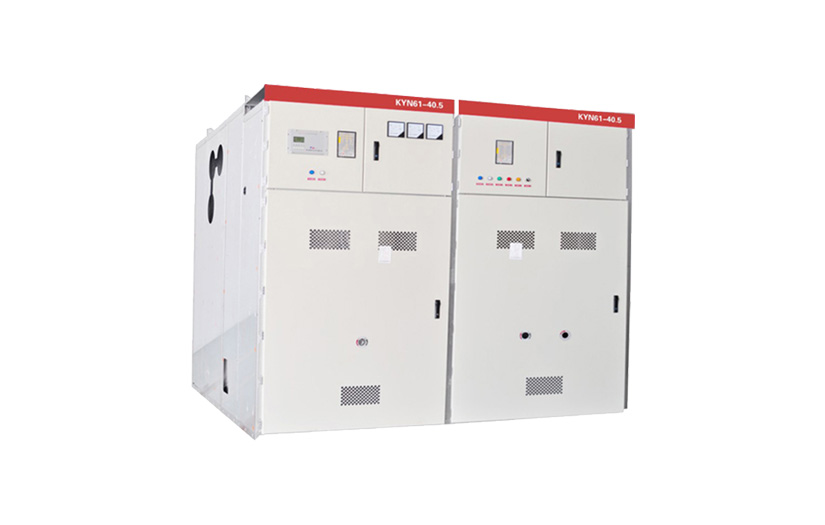

产品名称:KYN61-40.5型铠装移开式交流金属封闭开关设备

产品概述:KYN61-40.5(2)型铠装移开是交流金属封闭开关柜(以下简称开关柜)系三相交流50HZ、额定电压40.5KV的户内成套配电装置。作为发电厂、变电站及工矿企业接受和分配电能之用,对电路起到控制、保护和检测功能,还可用于频繁操作的场所。本开光柜符合GB/T11022-1999、GB3906-2006及DL404-1997等标准。

在线客服 在线商城
产品概述

一、适用范围

KYN61-40.5(2)型铠装移开是交流金属封闭开关柜(以下简称开关柜)系三相交流50HZ、额定电压40.5KV的户内成套配电装置。作为发电厂、变电站及工矿企业接受和分配电能之用,对电路起到控制、保护和检测功能,还可用于频繁操作的场所。本开光柜符合GB/T11022-1999、GB3906-2006及DL404-1997等标准。


二、使用环境条件

1. 环境温度上限+40℃,且24小时内测得的平均值不超过35℃,下限-15℃;

2. 海拔高度:海拔不超过1000米

3. 相对湿度:日平均值不超过95%,月平均值不超过90%

4. 地震烈度:不超过8度;

5. 水蒸气压力:日平均值不超过2.2KPa,月平均值不超过90%


三、产品特点

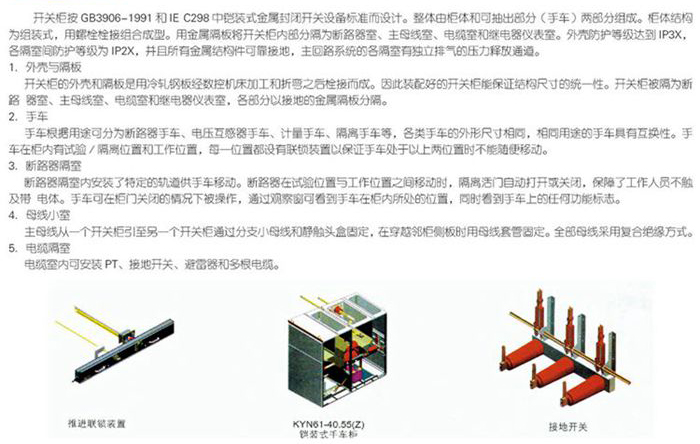

3.1结构特点

金属封闭开关设备结构特点

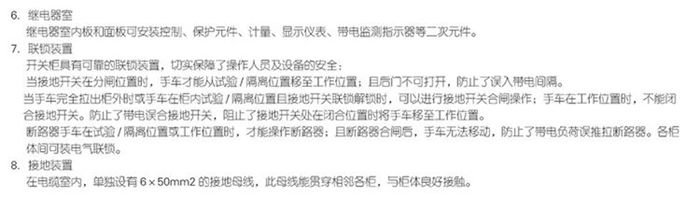

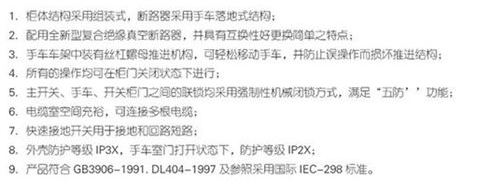

3.2开关柜结构特点

开关柜结构特点

金属封闭开关设备结构特点
金属封闭开关设备柜体尺寸图

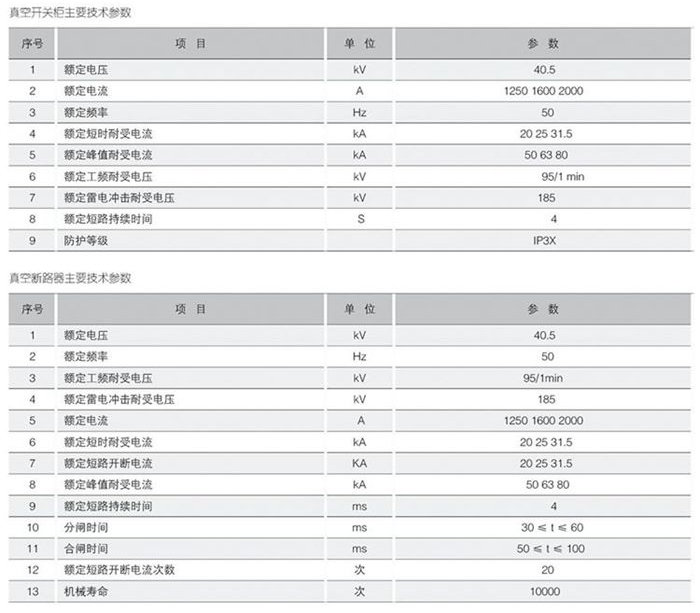

四、技术参数

金属封闭开关设备技术参数
金属封闭开关设备功率表格


五、安装

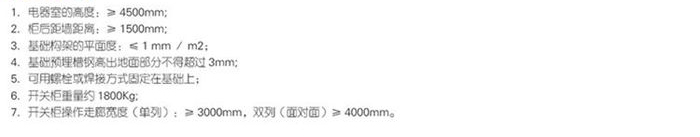

5.1开关柜安装



5.2开关柜安装示意图
