一、概述

1.1产品概述

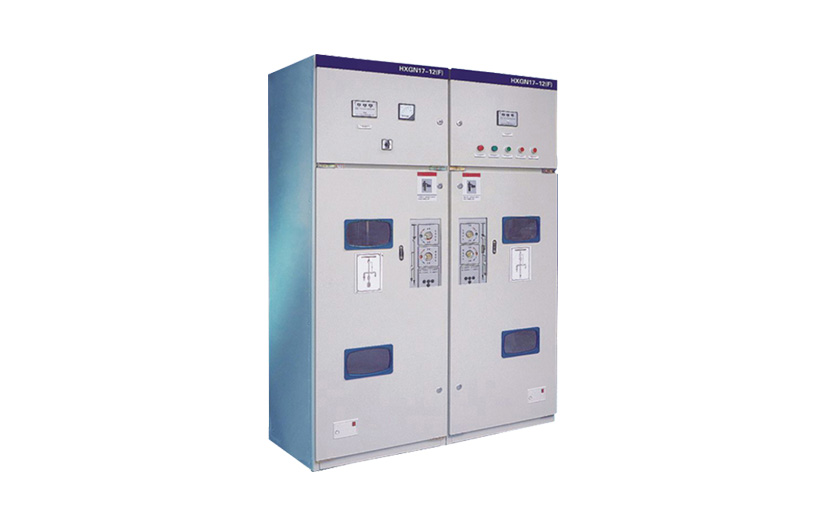

HXGN17-12（F）箱式（固定）交流金属封闭环网开关设备（以下简称环网柜），是消化吸收国外先进技术，结合我国的供电要求，由我厂自行设计研制而成的。适用于城市和电网改造和建设需要的新一代高压电器产品，内部元件均选用国内目前先进产品。性能完全符合国家有关标准，且具有体积小、重量轻、操作简单、操作力小、使用安全、维护方便、质量稳定可靠，不会造成火灾及爆炸事故占地面积小，可靠墙安装等特点，经与国内外资料对比分析和专家鉴定，产品主要技术参数已达到当前同类产品水平。

本产品适用于厂矿、住宅小区、高层建筑、学校公园等三相额定电压10KV环网柜，额定频率50HZ的配电系统中，作为接受和分配电能之用，可用于环网供电和终端供电。

1.2订货须知

订高压环网柜时用户应提供下列资料：

1产品名称、型号、方案、数量及交货期限；

2产品柜内所装电器设备的名称、型号规格和数量；

3环网柜的排列图或平面布置图；

4主母线材料种类可由客户提出，如无要求则按制造厂标准供给；

5二次回路展开图；

柜体颜色，如无要求则按制造厂标准供给。

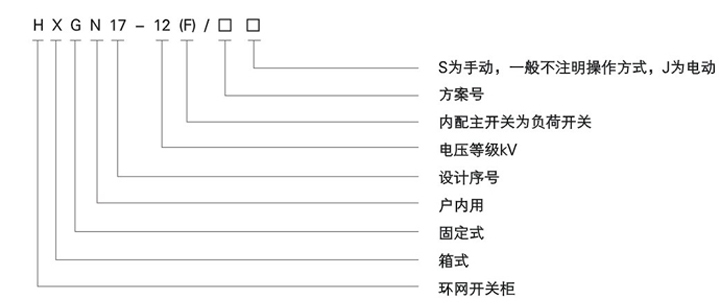

二、型号含义

三、正常使用条件

1环境温度：上限+40℃，下限-25℃；

2相对湿度日平均值不大于95?月平均值不大于90?

3海拔高度不超过1000米；

4没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
