一、概述

1.1产品概述

HXGN15-12(F)、HXGN15-12（F·R）箱式固定交流金属封闭开关设备（以下简称“开关设备”），用于额定电压12KV、额定电流630A及以下的环网供电或辐射型供电系统中，尤其适合装入预装式变电站作为电力系统的控制和保护。本产品内装绝缘外壳的FLN36-12D型六氟化硫负荷开关或FLRN36-12D型负荷开关一熔断器组合电器，具有体积小、重量轻、操作简便、操作力轻、联锁可靠、免维护等特点，是城市电网改造和建设需要的新一代高压环网柜。

本高压环网柜符合：GB3906《3~35KV交流金属封闭开关设备》、GB/T11022《高压开关设备和控制设备标准的共用技术要求》，IEC298《额定电压1KV以上50KV及以下交流金属封闭开关设备和控制设备》，DLT404《户内交流高压开关拒订货技术条件》标准。

1.2订货须知

高压环网柜订货时须提供下列资料：

1高压环网柜的主电路方案编号、主结线系统图、排列图、平面布置图。

2辅助回路电气原理图、端子排列图。

3开关设备内电器元件的型号、规格、数量。

4备品、配件的名称及数量

5有特殊要求情与本公司协商。

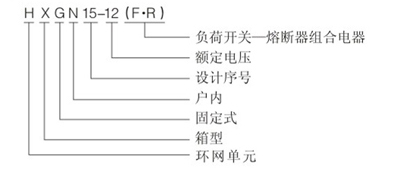

二、型号含义

三、高压环网柜使用条件

正常使用条件下

1周围空气温度：-15℃~+40℃；

2海拔高度：1000m及以下；

3湿度条件：

       日平均值不大于95%水蒸气压力日平均值不超2.2kPa。

       月平均值不大于90%水蒸气压力月平均值不超1.8kPa。

4地震烈度：不超过8度。

5没有腐蚀性或可燃性气体等明显污染的场所。

注：超出上述正常使用条件时，用户可与本公司协商。

四、高压环网柜特点

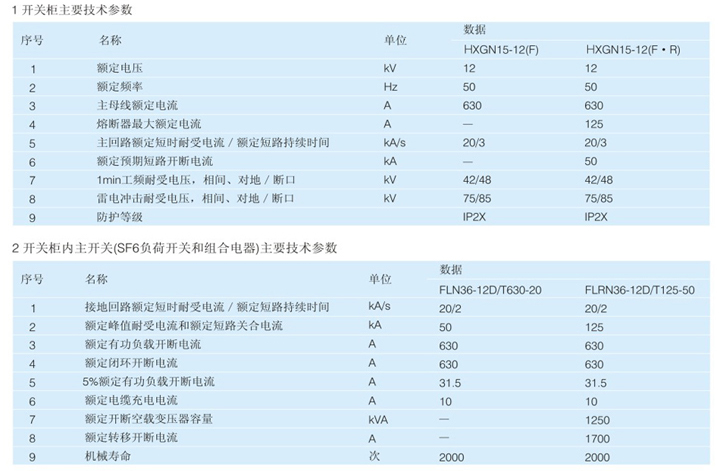

五、高压环网柜主要技术参数
