一、概述

1.1产品介绍

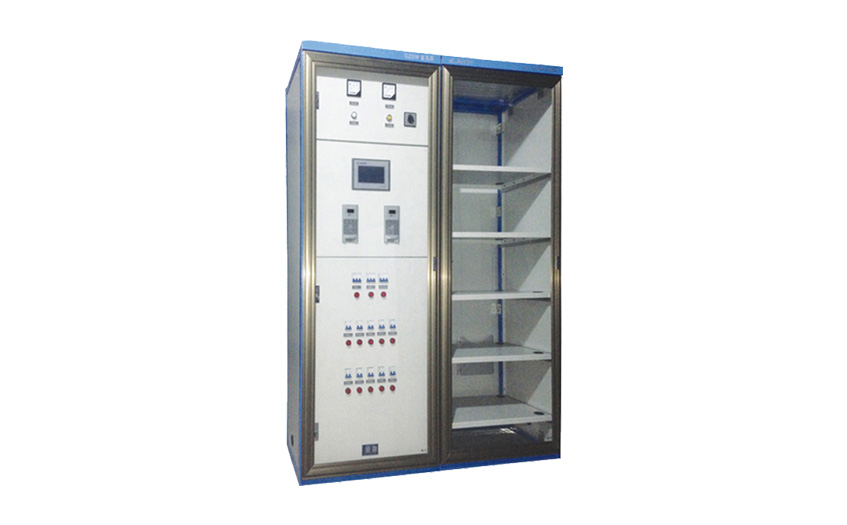

GZDW-A系列电力直流操作电源系统，是我公司自行研制、**的新一代电力直流操作电源。适用于各大、中型发电厂，500KV及以下大、中型变电站、水电站，以及其他使用直流设备的用户（石化、矿山、冶金、铁路等）。本产品各项性能指标均达到并超过DL/T459-2000《电力系统直流电源柜订货技术条件》的标准。

1.2基本功能

作为高压断路器直流操作机构的开关分、合闸，继电保护、自动装置，信号装置等使用的操作电源及事故照明和控制用直流电源。具有电池智能管理、系统参数设置、直流参数检测，系统故障声光告警、控母自动稳压、电池智能管理等功能。

二、产品特点

系统采用模块化设计，N+1热备份方式，多个模块并行工作；

充电模块采用先进的功率因数校正技术和LLC谐振型DC/DC变换技术，在全负载范围内真正实现软开关。电压失真度小、效率高、稳压稳流精度高、纹波系数小、稳定可靠；

所有元器件均采用或国内优质名牌产品，质量可靠，性能优异；

采用硬件低压差自主均流技术，模块间均流不平衡度≤±3%；

系统具有先进的蓄电池智能化管理技术，实现电池充放电及维护自动管理和蓄电池在线温度监测，延长电池使用寿命，减少维护量；

智能化散热方式，微压防尘洁净风道，减少灰尘的积累，大大延长风扇的使用寿命，从而保障整个设备的可靠性；

极宽的交流电压输入范围：AC380V±20%,电网适用性强，在电力供应不稳定地区亦能可靠工作；

系统可选择两路交流自动切换输入，主从备份，可靠性高；

整流模块具备完善的自保护功能：输出过压、输出限流、短路、过温、过流保护，故障报警等；

监控单元采用7英寸彩屏，全新组态软件，32位真彩显示，刷机速度快、操作直观、可长期工作在长亮状态。或采用液晶屏，中文菜单，按键操作简单方便；

标准RS232、RS485接口，支持多种通讯规约，可实现“四遥”功能及无人值守；

提供2路告警干接点输出，接点容量为：220Vdc/500mA，250Vac/5A。满足现场联接电站RTU或电厂DCS；

可靠的防雷和高度的电气绝缘防护措施，确保系统和人身安全；

独特的屏柜系统散热技术，通过温度监测和智能散热系统结合的方式，大大改善屏柜内所有设备的运行环境温度。
