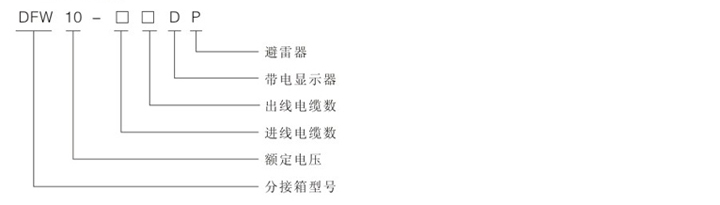

一、产品名称含义

二、产品特点

功能及特点

1.全绝缘、全密封，可保证人身安全

2.户外型，防尘、防潮、抗洪水、耐腐蚀、环境适应性强；

3.组合灵活，进出线从二路到六路，满足多种接线要求；

4.体积小、结构紧凑、外观美观大方、安装简单、免维护；

5.可带电显示

6.可带短路指示器

7.可带避雷器

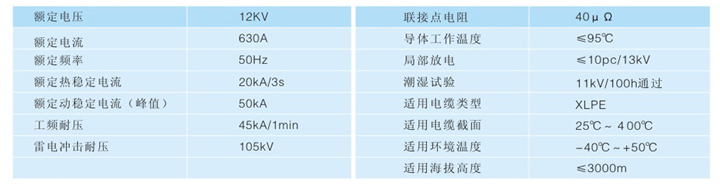

三、技术参数

3.1 DFW系列电缆分支箱

四、产品结构

4.1DFW系列电缆分支箱

4.1.1结构说明

DFW系列电缆分支箱系户外设计，全密封结构，柜体防护等级达IP33。电缆接头支架采用不锈钢材料，外壳采用2mm优质不锈钢板制造，箱体内部有电缆仓顶板分隔成母线和电流仓两部份。

母线室是由2mm钢板围成的密封室。电缆接头支架位于母线室的上部，用来支撑套管，套管则用来固定电缆接头，电缆接头的相间距离为180mm。如果是带避雷器型，避雷器安装在电缆接头的尾部。另外，短路指示器和带电显示器也装在母线室内。母线室所有带电部件都进行严格的硅橡胶外包绝缘处理，电缆仓位于母线室下部，是电缆进出的通道，仓内有电缆固定夹和接线端子。

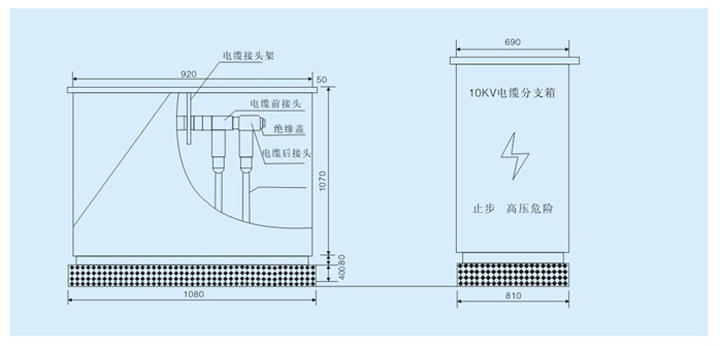

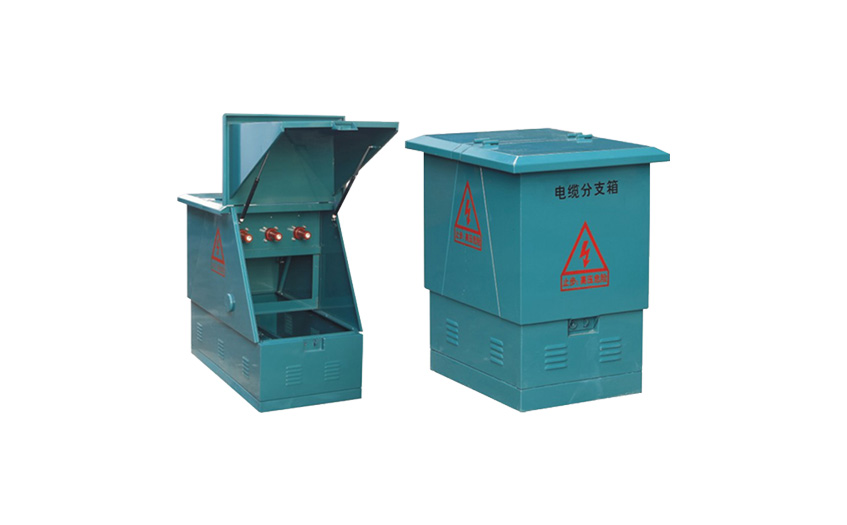

4.1.2产品外观

4.2DFW系列电缆分支箱

4.2.1结构说明

DFW系列电缆分支箱系户外设计，全密封结构，柜体防护等级达IP33.电缆接头支架采用不锈钢材料，外壳采用2mm优质不锈钢板制造，箱体内部有电缆仓顶板分隔成母线室和电揽仓两部分。

母线室是由2mm钢板围成的密封室。电缆接头支架位于母线室的上部，用来支撑套管，套管则用来固定电缆接头，电缆接头的相同距离为180mm。如果是带避雷器型，避雷器安装在电缆接头的尾部。另外短路指示器和带电显示器也装在母线室内，母线室所有带电部件都进行严格的硅橡胶外包绝缘处理。电缆仓位于母线室下部，是电缆进出的通道，仓内有电缆固定夹和接地端子。

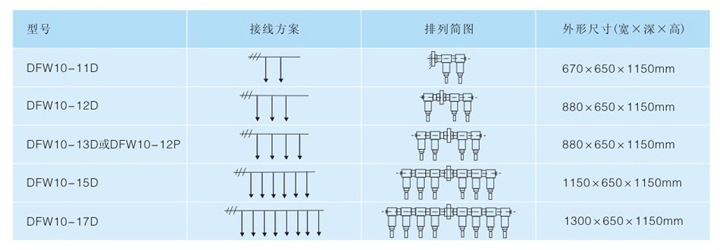

4.2.2接线方案

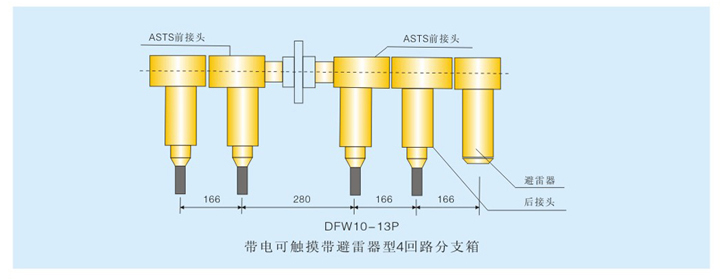

4.2.3排列说明

4.2.3常用电缆接头

1.LCJ-10/630可触摸电缆前接头

2.KHT-10/630可触摸电缆后接头

采用进口优质绝缘橡胶全自动注射而成，内外层均为半导体屏蔽层，内层用来均衡内部电场，外屏蔽层接地保护电缆头表面零电位。应力锥下端内层与电缆的半导体层紧密接触，而外半导体又与电缆头外半导体层紧密接触，并通过电缆头的接地孔接地，这样不仅解决了电缆外屏蔽层切断处的电场集中问题，而且使电缆外屏蔽层保持零电位，保证人身安全。

可触摸电缆后接头通过连接头安装在可触摸电缆前接头上，其后端通过连接头可在接一只后接头，组成多路出线，也可与避雷器连接，为电网提供过电压保护。

双通套管和单通套管

双通套管或单通套管用来支撑电缆前接头，双通套管的芯部构成母线的一段，套管由环氧树脂材料注成，用螺丝固定在电缆接头支架上。

短路故障指示器

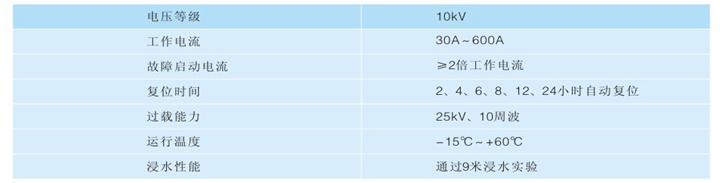

装于分接箱内进出线电缆或分支电缆上，当故障电流通过时，指示灯闪烁，方便巡线人员迅速查找故障点，缩短停电时间，外壳采用高强度、耐老化和塑料制作而成，适用于任何恶劣环境，能浸入水中。技术参数如下图。

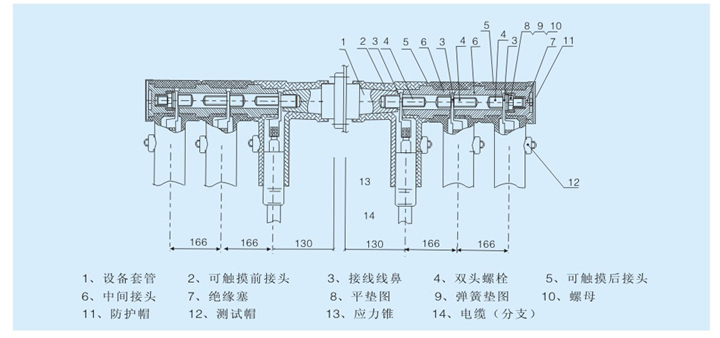

4.2.4连接图
