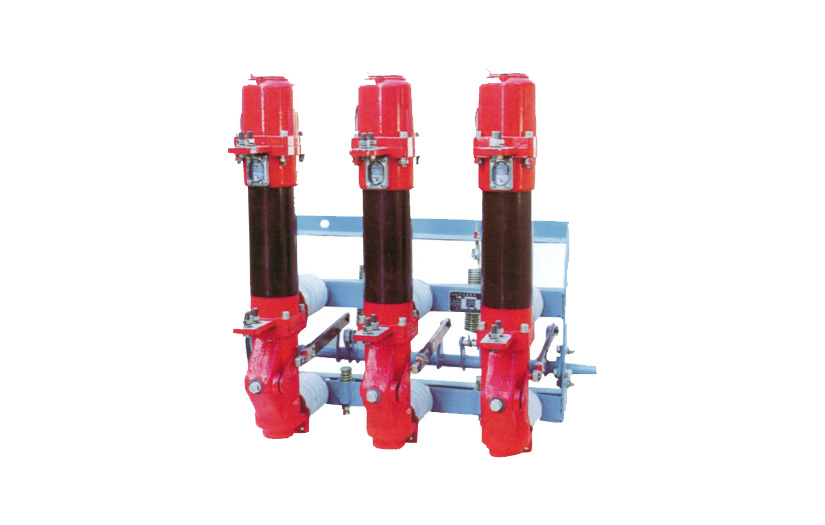

产品名称:SN10-10少油断路器

产品概述:SN10-10系列少油断路器有框架,油箱及传动部分组成。框架上装有分闸限位器,合闸缓冲,分闸弹簧及6只支持绝缘子,传动部分有断路器主轴,绝缘拉杆等,油箱固定在支持绝缘子上。

在线客服 在线商城
产品概述

一、概述

SN10-10少油断路器概述

SN10-10系列少油断路器有框架,油箱及传动部分组成。框架上装有分闸限位器,合闸缓冲,分闸弹簧及6只支持绝缘子,传动部分有断路器主轴,绝缘拉杆等,油箱固定在支持绝缘子上。

本断路器的灭弧室设计为纵横吹和机械油吹联合作用灭弧,在短时间内可有效地灭大、中、效电流。SN10-10 1型  11型及SN10-10111/1250-40型为单筒结构,SN10-10/111/2000-40型和SN10-10/3000/40型附加一副筒成为双筒结构由于副筒不产生电弧,故其触头不用耐弧合金,亦不装灭弧室。

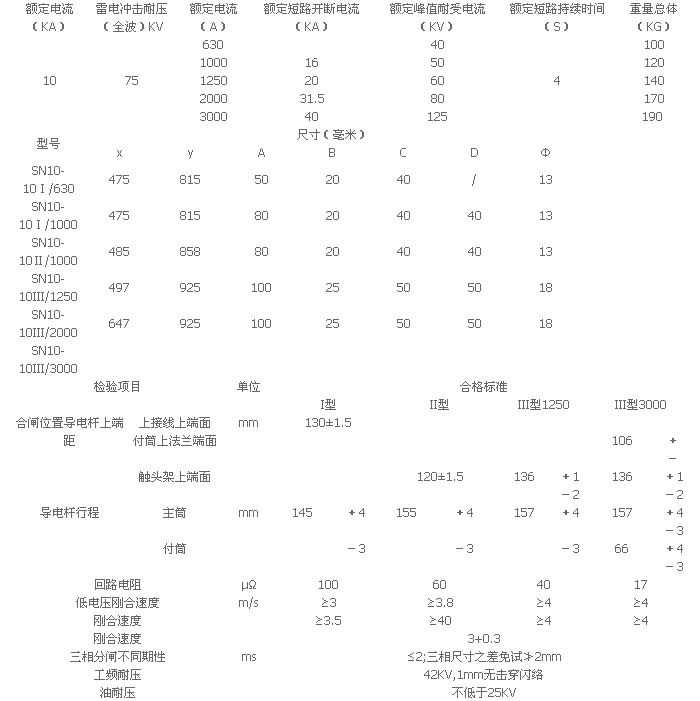

二、技术参数

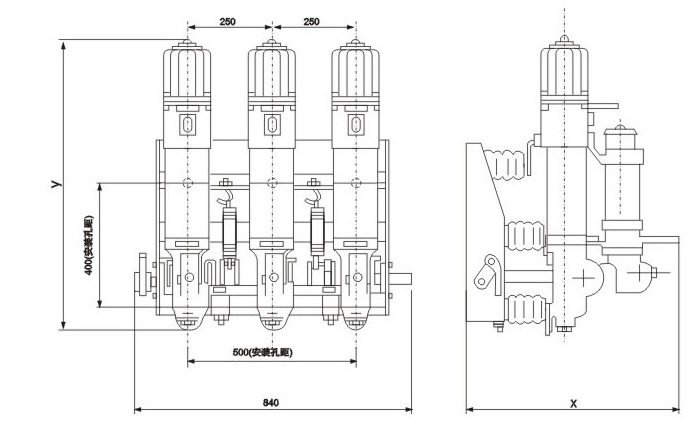

三、外形结构

少油断路器尺寸图
