一、 概述

1.1 产品概述

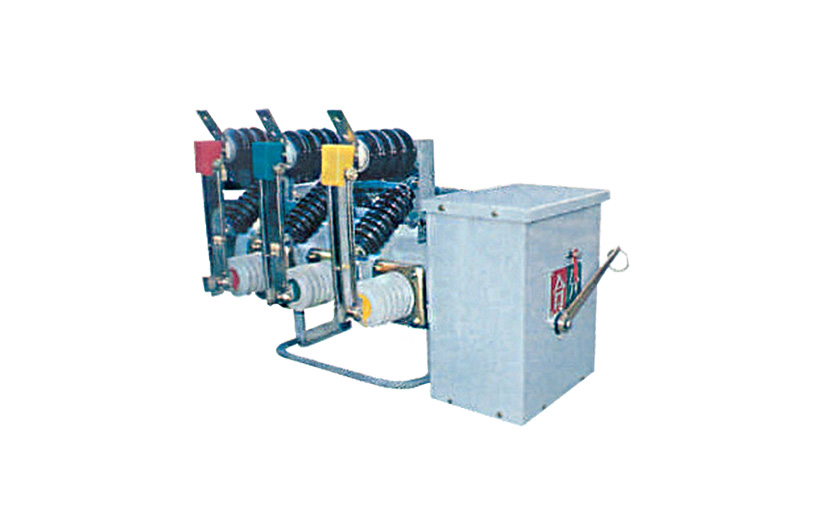

LW3-12、LW3-12(G)Ⅰ Ⅱ Ⅲ系列户外高压六氟化硫断路器是以六氟化硫气体作为灭弧和绝缘介质的新型户外高压电气。操动机构分Ⅰ型手动储能弹簧机构。

1.2 概述

W3-12、LW3-12(G)Ⅰ Ⅱ Ⅲ系列户外高压六氟化硫断路器是以六氟化硫气体作为灭弧和绝缘介质的新型户外高压电气。操动机构分Ⅰ型手动储能弹簧机构、Ⅱ型电动机储能弹簧操作机构、Ⅲ型直流电磁操作机构三种，各种操动机构与断路器本体完美组合成一个整体。本产品与其它10KV级户外断路器相比，具有结构简单、灭弧和绝缘性能优异、操作功小、额定参数高、电寿命和不检修周期长等显著优点。使用本产品不但可以占地面积少，降低工程造价和消除火灾危险，而且可以大大提高电力系统的可靠性。

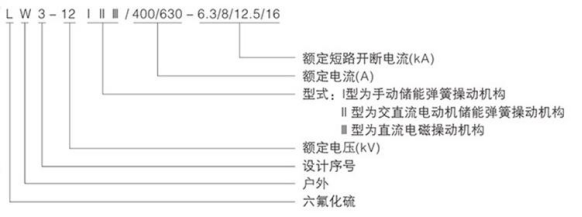

二、 型号含义

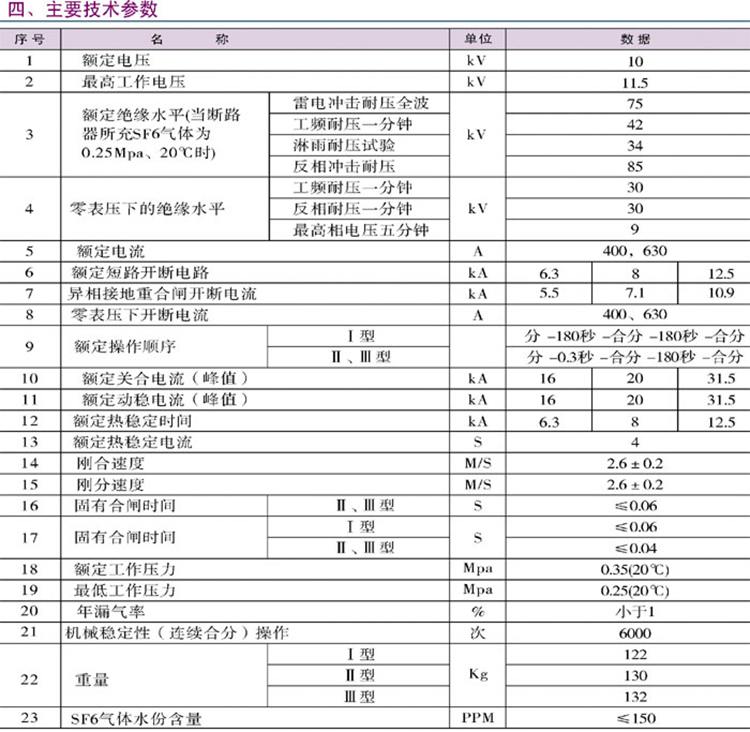

三、技术参数

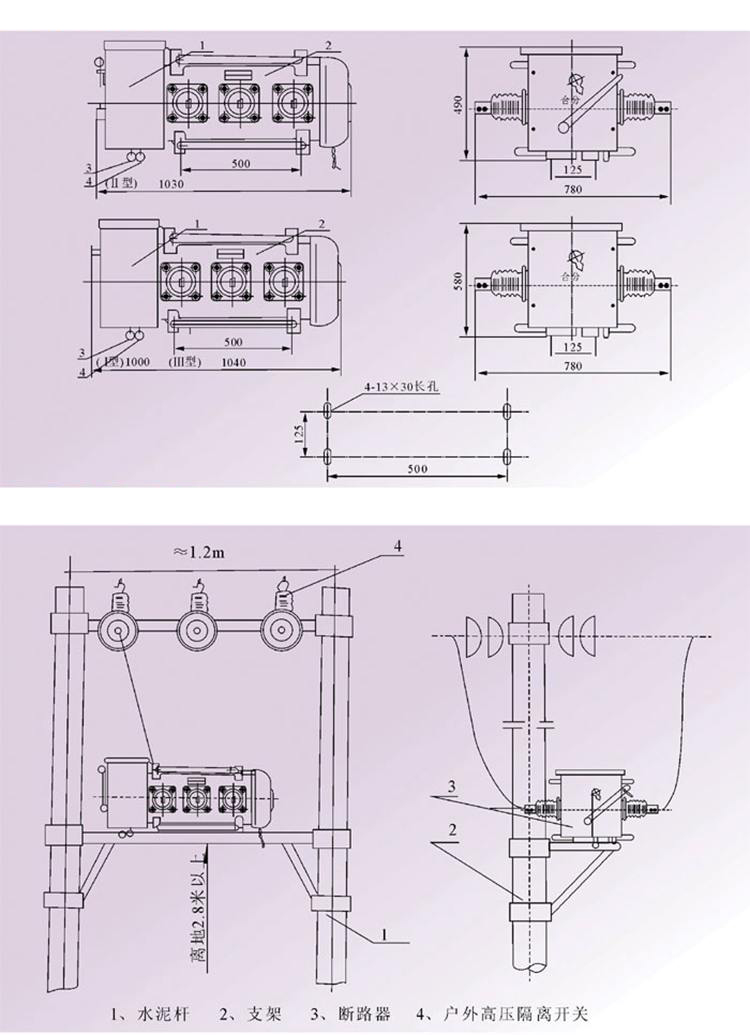

五、产品结构
