一、产品概述

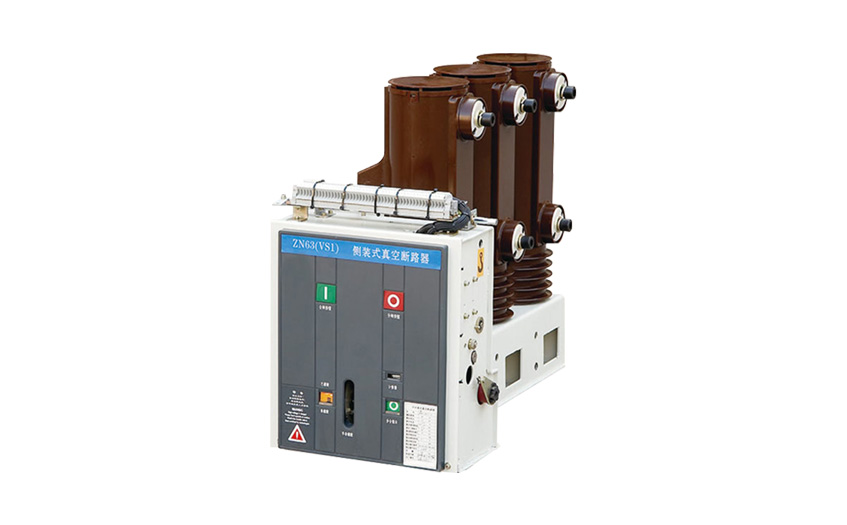

ZN63(VS1)-12型侧装式真空断路器系户内高压开关设备，适用于额定电压12kV、频率50Hz的三相电力系统中，作为保护和控制电器使用，由于真空断路器的特殊优越性，尤其适用于需要额定电流下频繁操作，或多次开断短路电流的场所。
ZN63(VS1)-12型侧装式真空断路器采用固定式安装，主要用于固定式开关柜，该断路器既可单独使用，又可用于环网供电、箱式变或各种非标供电系统。
二、使用环境
1. 环境温度：不高于+40℃，不低于-15℃(允许在-30℃时储运)。
2. 海拔高度：不超过1000m。
3. 相对湿度：日平均值不大于95％，月平均不大于90%，饱和蒸汽压日平均值不大于2.2×10 MPa，月平均不大于1.8×10 MPa。
4. 地震烈度：不超度8级。
5. 无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所。
三、技术参数
| 序号 | 项目 | 单位 | 参数 | ||
| 1 | 额定电压 | KV | 12 | ||
| 2 | 额定绝缘水平 | 额定雷电冲击耐受电压峰值 | KV | 75 | |
| 1 min工频耐压 | 42 | ||||
| 3 | 额定短路开断电流 | KA | 20/25 | 31.5 | |
| 4 | 额定电流 | A | 630 | 630 | |
| 1250 | 1600 | ||||
| 2500 | |||||
| 5 | 额定热稳定电流(有效值) | KA | 20/25 | 80 | |
| 6 | 额定动稳定电流(峰值) | 63 | 80 | ||
| 7 | 额定短路关合电流(峰值) | 63 | |||
| 8 | 额定短路开断电流开断次数 | 次 | 50 | ||
| 9 | 二次回路工频耐受电压(1min) | V | 2000 | ||
| 10 | 额定操作顺序 | 分-0.3s-合分-180s合分 | |||
| 11 | 额定热稳定时间 | S | 4 | ||
| 12 | 额定单个/背对背电容器组开断电流 | A | 630/400 | ||
| 13 | 机械寿命 | 次 | 10000 | ||

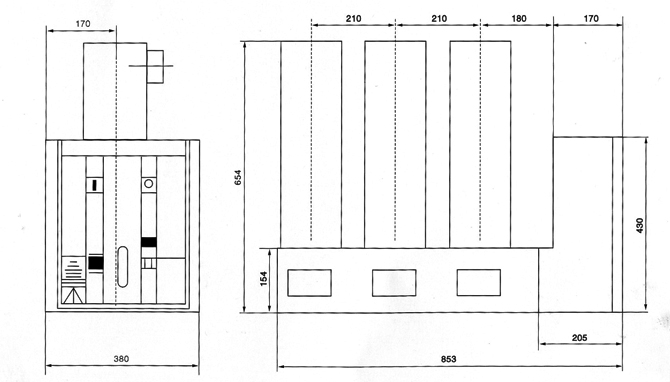

四、产品尺寸
