一、产品概述

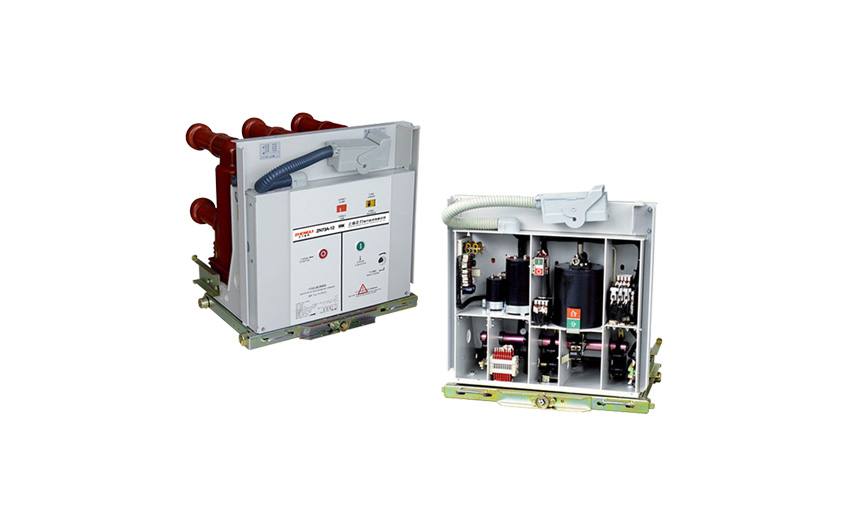

VS1-12型户内永磁真空断路器(以下简称断路器)是用于12kV电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。由于断路器采用**产品CKY型永磁机构与直接传动结构设计，使其具有优异的性能，特别适用于频繁操作，或多次开断短路电流的场所。断路器配用专用推进机构，组成手车单元。

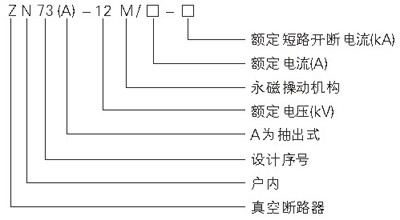

二、型号含义
三、技术参数
| 序号 | 项目 | 单位 | 数据 | |||
| 1 | 额定电压 | KV | 12 | |||
| 2 | 工作电压 | KV | 630 | 630 | 630 | |
| 3 | 额定电流 | A | 1250 | 1250 | 1250 | |
| 4 | 额定短路开断电流 | KA | 20 | 25 | 31.5 | |
| 5 | 额定短路关合电流 | KA | 50 | 63 | 80 | |
| 6 | 额定峰值耐受电流 | KA | 50 | 63 | 80 | |
| 7 | 4S额定短路耐受电流 | KA | 20 | 25 | 31.5 | |
| 8 | 额定绝缘水平 | 工频耐压（额定开断前后） | KV | 42（断口48） | ||
| 冲击耐压（额定开断前后） | 75（断口84） | |||||
| 9 | 额定操作顺序 | 分-0.3-合分180s-合分 | ||||
| 10 | 机械寿命 | 次 | 1000 | |||
| 11 | 额定短路开断电流开断次数 | 次 | 50 | |||
| 12 | 操作机构额定合闸电压（直流） | V | 110,220 | |||
| 13 | 操作机构额定分闸电压（直流） | V | 110,220 | |||
| 14 | 触头行程 | mm | 11±1 | |||
| 15 | 超行程（触头弹簧压缩长度） | mm | 3.5±0.5 | |||
| 16 | 三相分、合闸弹跳时间 | ms | ≤2 | |||
| 17 | 触头合闸弹跳时间 | ms | ≤2 | |||
| 18 | 平均分闸速度 | m/s | 0.9~0.12 | |||
| 19 | 平均合闸速度 | m/s | 0.4~0.8 | |||
| 20 | 分闸时间 | 操作电压下 | s | ≤0.05 | ||
| 最低操作电压下 | ≤0.08 | |||||
| 21 | 合闸时间 | s | 0.1 | |||
| 22 | 各相主回路电阻 | υΩ | 60 | 50 | ||
| 23 | 动静触头、允许磨损累积厚度 | mm | 3 | |||

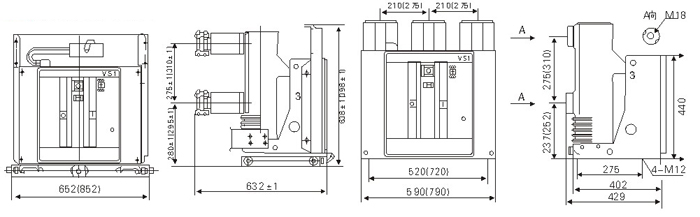

四、外形结构
