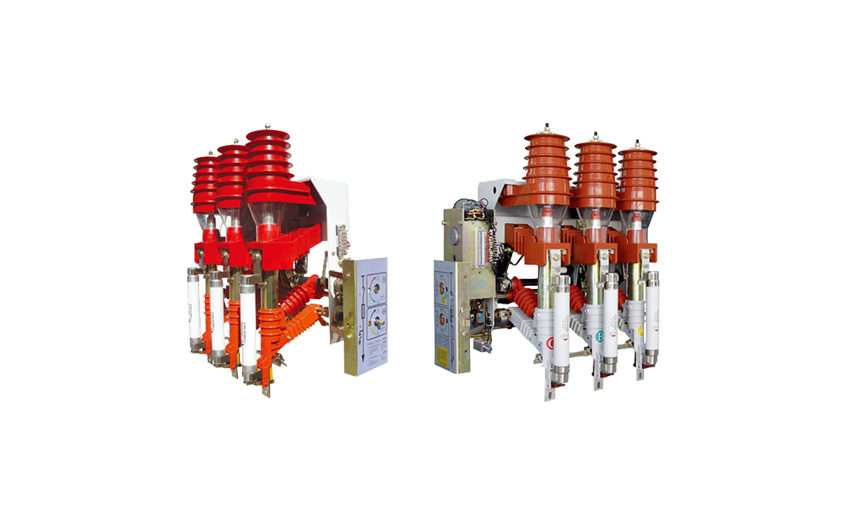

一、 产品概述

FKN12-12型户内高压负荷开关是额定电压12KV，额定频率50HZ的三相高压开关设备，用于分断负荷电流、闭环电流、空载变压器电缆变电电流、关合短路电流、配装接地开关的负荷开关，可以承受短路电流。主要用于三相环网终端供电的市区配电站和工业用电设备中，作负荷控制和短路保护之用。

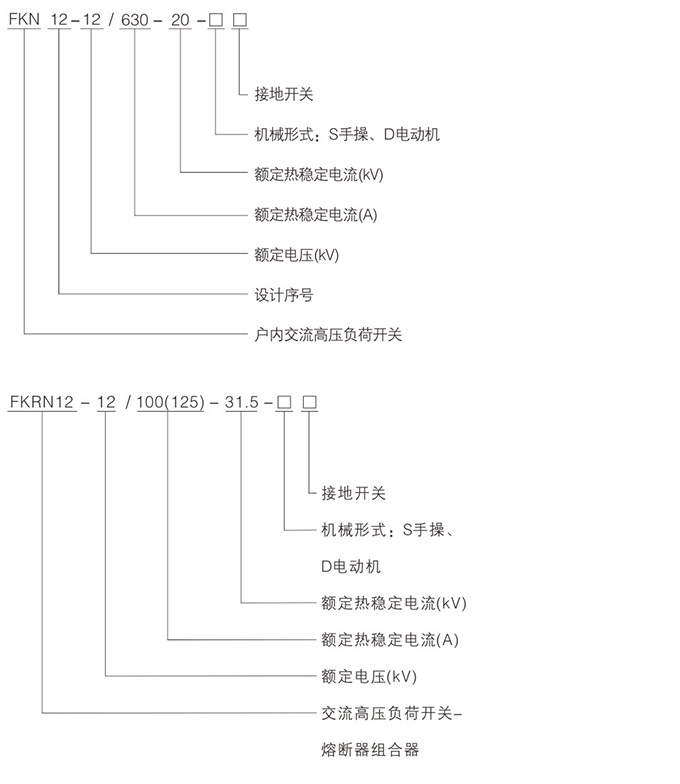

二、产品含义

三、 结构特点

（1） 负荷开关、接地开关、熔断器及机构在一个框架上，可灵活组合，结构紧凑，体积小，安装方便简易；

（2） 断口为直动式布置，动、热稳定电流参数高，一次性完成操作；

（3） 具有静触头绝缘罩，使环网柜在结构上实现了隔离，省去了相应绝缘隔板，断口绝缘插板，可防止柜内弧光短路事故；

（4） 具有独特的活门结构，负荷开关分闸后，活门自动将断口隔离，防护性能好；

（5） 负荷开关与接地开关、熔断器之间有可靠的机械闭锁装置，满足“五防”要求；

（6） 具有手动操作机交直流两用操作电源的电动操作两种形式，便于实现电力系统“三遥”要求；

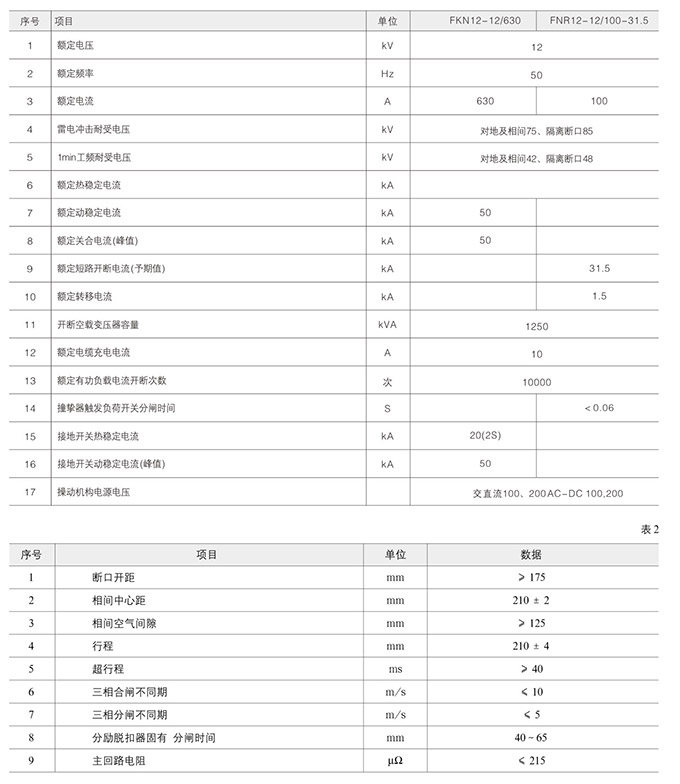

四、技术参数

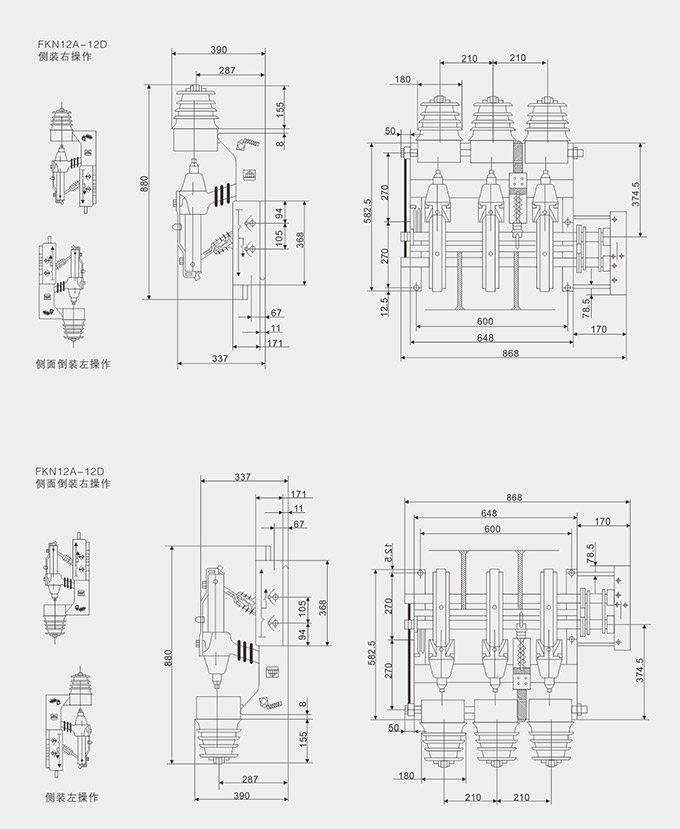

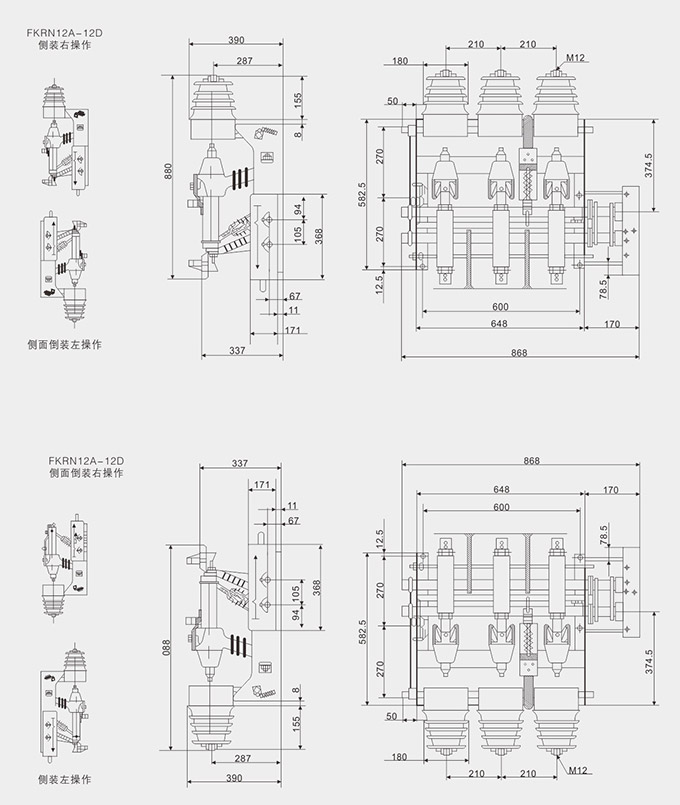

五、外形尺寸
