产品名称:GW13型中性点隔离开关

产品概述:GW13型中性点隔离开关采用双柱中开、触头转入式结构,具有自清洁触头的能力,提高了撞触可靠性.

在线客服 在线商城
产品概述

一、 产品概述

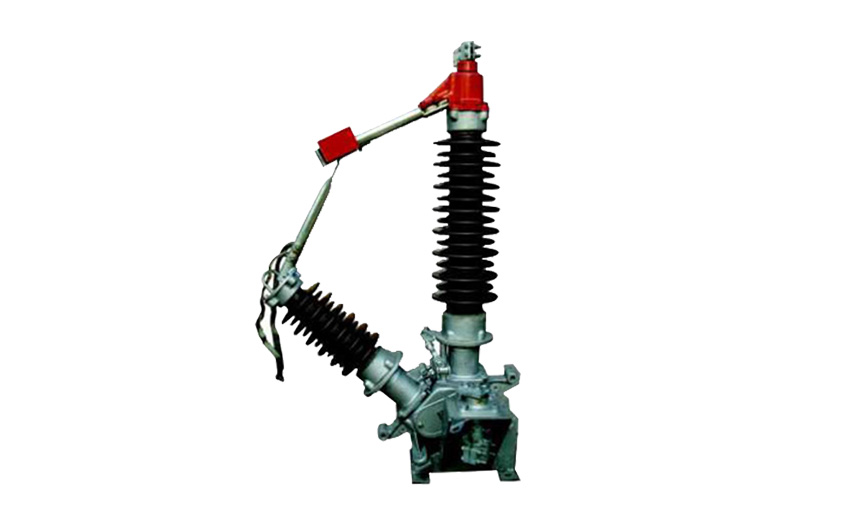

GW13型中性点隔离开关

隔离开关由支架、底座、支柱绝缘子、触头、接线板等部分组成。支柱绝缘子及导电部分安装于底座上,两支柱绝缘子夹角为50度。底座固定在倾斜25度的支架上。支架上装有与操动机构相连接的轴。可配CS17-G手动操作机构,也可配用CJ6电动机构。


使用条件

1、海拔

该设备对海拔是有着一定要求的,一般的要求在2000m以下都是设备正常运行环境,而超过了该要求就需要与厂家进行协商。

2、温度

设备对使用环境温度场所也是有着一定限制的,正常情况下拥有在-30~40度的环境中都可以让设备保持稳定。

3、风速

一般选择GW13型中性点隔离开关都是用于户外使用的所以对环境风速要求也有要求,一般在不超过35m/s的风速环境中对设备的性能都不会造成太大的影响。

4、地震强度

虽然现在地震已经是不常见的灾害了但是还是需要进行测试的,一般该设备对8级强度以下的地震中都可以正常使用。

5、安装该设备的环境不应该存在易燃、易爆等危险气体或物品。

6、该设备拥有良好的耐污染特性适用于中等污染环境中对设备是没有多少影响的。


二、 产品特点

◆隔离开关采用双柱中开、触头转入式结构,具有自清洁触头的能力,提高了撞触可靠性;

◆隔离开关转动部分接免维护的要求设计。转动座设计成密剑结构、水汽、尘埃、有害气体无法进入,使轴承、二硫化钼锂基润滑脂永远工作在良好的环境中,轴承不生锈、润滑脂无法流失、永不干固,使隔离开关长期运行后的操作力短不会增加。采用不锈钢轴销与无油润滑轴承相配合结构;钢制件采用热镀锌,确保隔离开关操作灵活、轻便、可靠、永不锈蚀。

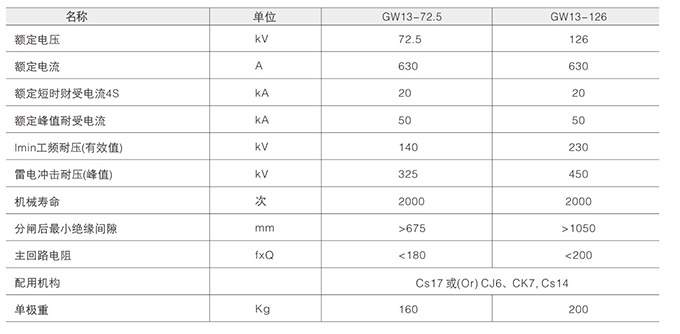

三、技术参数

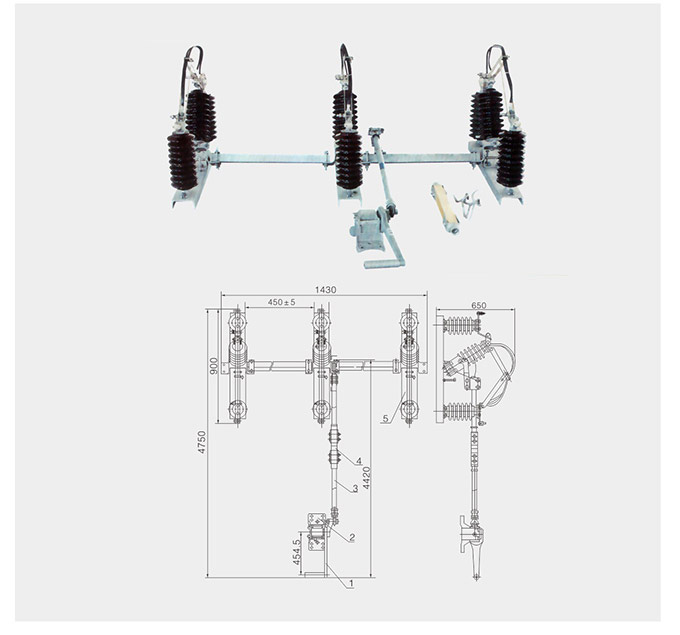

四、产品结构


安装和维护

当该设备正式投入到使用中前应进行一次全面的检查,在确认没有问题后即可投入到使用中,检查内容介绍:

1、隔离开关所有部件的尺寸应符合厂家所给出的要求,如有错误应及时进行维修或更换;

2、设备的连接部件的所有螺栓(特别是与母线连接的螺栓)应全部紧固没有任何松动;

3、开关的触头的每个接触点应全面接触,再测量主回路中电阻数值是否出现了变动;

4、该设备检修周期与常见的隔离开关设备的周期相同;

5、检查设备内部操作机构中的辅助开关与部件的绝缘性能是否良好,检测转动部件是否出现来额卡阻现象即可。
