一、概述

产品概述

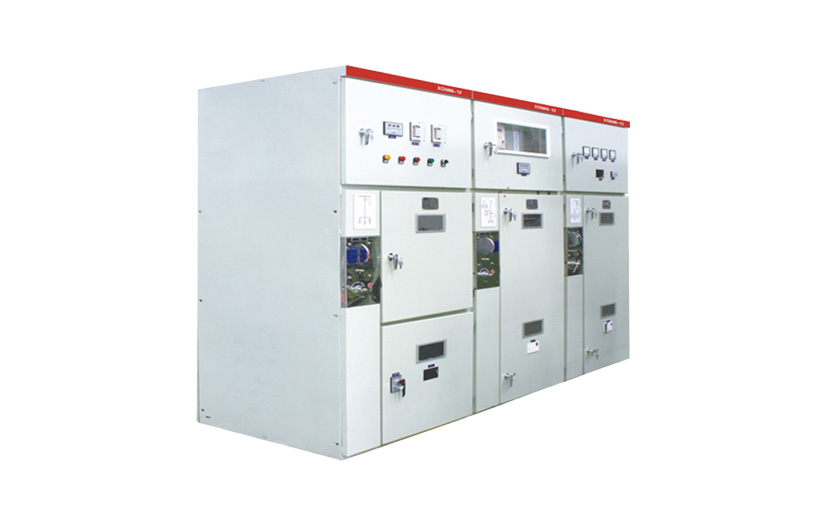

XGN66-12型固定式封闭开关设备（以下简称开关柜）是我公司新一代高压电器成套产品，符合国家标准GB3906《-35KV交流金属封闭开关设备》电气部DLT404《户内交流高压开关柜订货技术条件》的要求，也满足标准IEC298《1KV以上52KV以下交流金属封闭开关设备和控制设备的要求》。

该产品吸收了国外的先进技术，它体积小，仅是普通开关柜体积的50%：断路器具有可靠性高，性能好“五防”联锁机械可靠、简单等优点。开关柜是3.6/7.2/12KV三相交流电50HZ单母线分段的户内成套装置，作为接受和分配电能之用。并具有对电路进行控制、保护和监测等功能，可使用在各类型发电厂、变电站及工矿企业，高层建筑等场所，也可与环网柜组合应用于开闭所中。

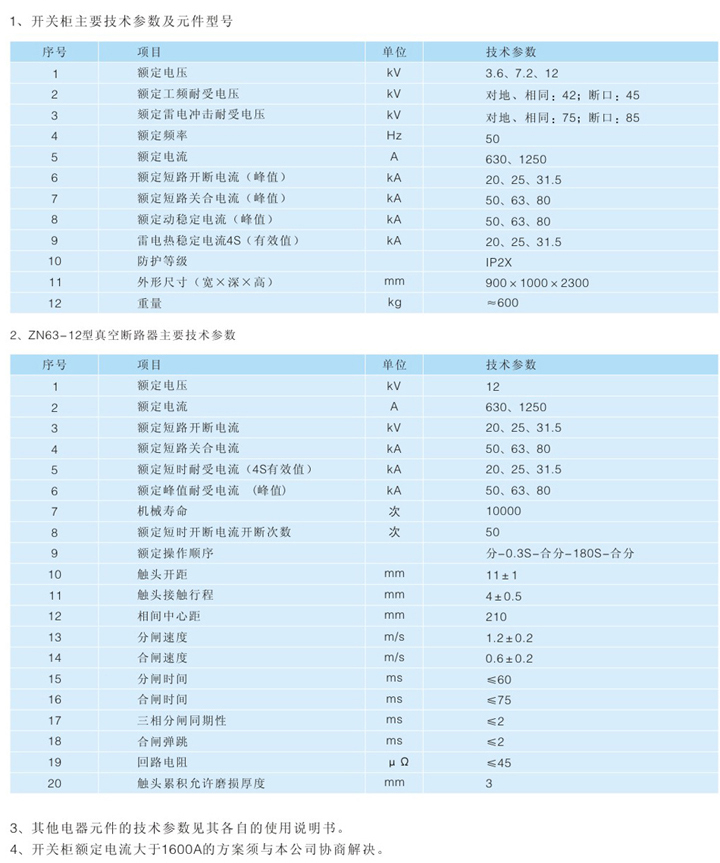

四、主要技术参数

五、产品结构示意图

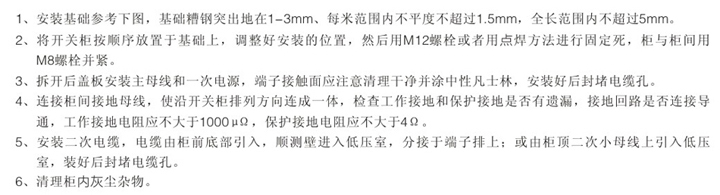

六、安装需求

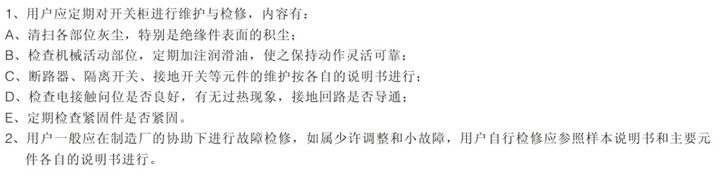

维护
