一、概述
1.1 适用范围
GCS型低压抽出式成套开关设备(以下简称“开关设备”)是我公司为满足广大设计单位和电力用户的要求设计研制出的符合国情、具有较高技术性能指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关设备。该产品目前已被电力用户广泛选用。

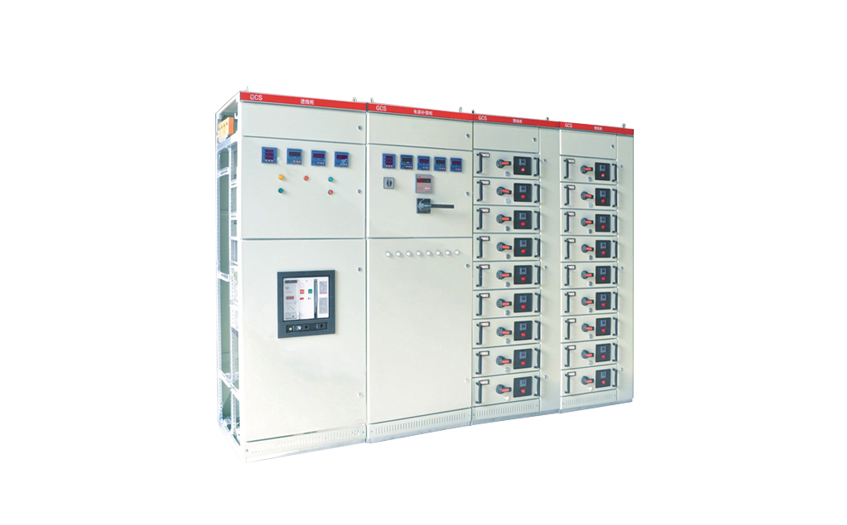

开关设备适用于电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统、在大型发电厂、石油系统等自动化程度高,要求与计算机接口的场所,作为三相交流频率为50(60)Hz、额定工作电压为380V(400V)、(600V),额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。开关设备的基本形式(见图1)。
本产品符合:GB7251《低压成套开关设备和控制设备》、JB/T9661《低压抽出式开关设备》、IEC439《低压成套开关设备和控制设备》标准。
1.2、订货须知
订货时应提供以下资料:
1. 产品的全型号包括主电路方案号和辅助电路方案号:
2. 主电路系统组合顺序图:
3. 柜体平面布置图:
4. 辅助电路电气原理图:
5. 柜内元器件清单:
6. 电路中电压、电流、时间等整定参数:
7. 与产品正常使用不符的其它特殊要求。

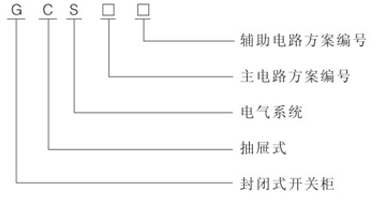

二、 型号及其含义
三、正常使用条件
3.1 周围空气温度:-5°C~+40°C,日平均温度不高于+35°C。超过时,需要各根据实际情况降容运行。
3.2 海拔高度:2000m及以下
3.3相对湿度:温度为+40°C时不超过50%:在较低温度时允许有较高的相对湿度:如+20°C时为90%,应考虑到由于温度的变化可能会偶然产生凝露的影响。
3.4 安装倾斜度不超过5°C,且整组柜列相对平整(符合GBJ232-82标准)。
3.5 开关设备应安装在无剧烈振动和冲击以及不足以使电器元件受到不应有腐蚀的场所。
注意:用户有特殊要求时,可以与本公司协商解决。

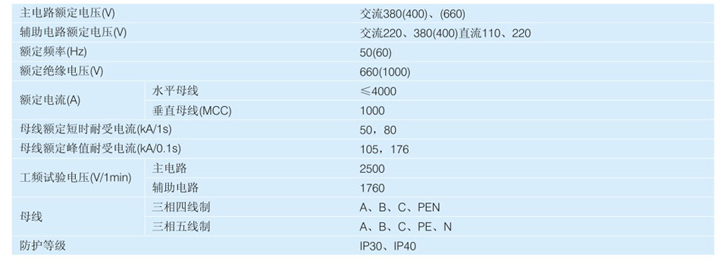

四、主要技术参数
