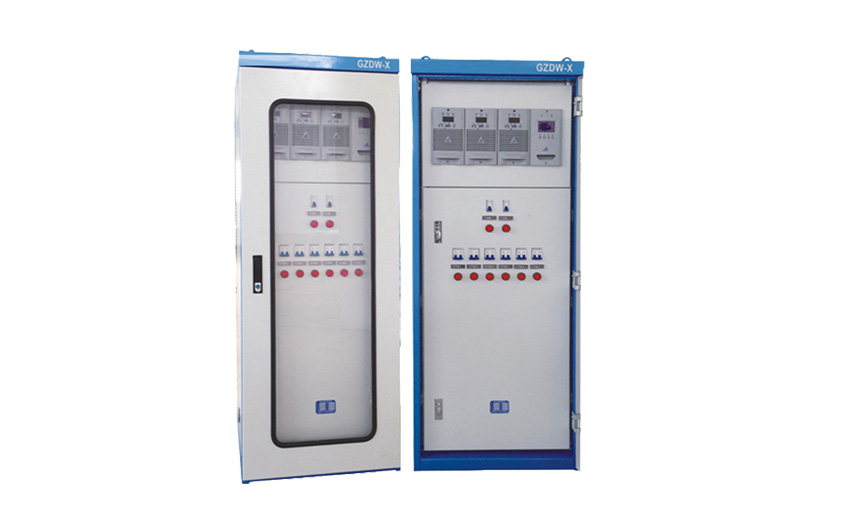

产品名称:GZDW-X小型直流电源系统

产品概述:GZDW-X系列小型化小柜体直流电源系统,是我公司在壁挂式产品的基础上,专门配合国家新型1600mm高压开关柜研发设计的。适用于中小型变电所、开关站、配电房。

在线客服 在线商城
产品概述

一、概述

1.1产品介绍

GZDW-X系列小型化小柜体直流电源系统,是我公司在壁挂式产品的基础上,专门配合国家新型1600mm高压开关柜研发设计的。适用于中小型变电所、开关站、配电房。

1.2基本功能

为直流操作机构的开关分、合闸,继电保护、控制回路,事故照明等提供可靠的直流电源。具有电池智能管理、系统参数设置、直流参数检测,系统故障声光告警、控母自动稳压等功能。


二、产品特点

柜体小型化,节省空间。

价格较低,节省投资,经济实用。

采用模块化设计,操作简单,安装维护方便。

所有元器件均采用或国内优质名牌产品,质量可靠,性能优异。

采用硬件低压差自主均流技术,模块间均流不平衡度≤3%。

整流模块具备完善的自保护功能:输出过压、输出限流、短路、过温、过流保护,故障报警等。

标准RS232、RS485接口,支持多种通讯规约,可实现“四遥”功能及无人值守。

系统具有先进的蓄电池智能化管理技术,实现电池充放电及维护自动管理和蓄电池在线温度监测,延长电池使用寿命,减少维护量。

独特的屏柜系统散热技术,通过温度监测和智能散热系统结合的方式,大大改善屏柜内所有设备的运行环境温度。


三、技术参数

交流输入220VAC±20%或380VAC±20%
输出电压DC198~286V(DC99~143V)
稳压精度≤0.2%
稳流精度≤0.2%
纹波系数≤0.02%
动态响应<200us
满载效率≥96%
均流不平衡度≤±3%
工作环境温度-5°C~+40°C
相对湿度90%(25°C)无凝露
柜体尺寸1600mm(高)×600mm(宽)×600mm(深)
电池容量 7~38AH


四、方案选择

选用设备方案选择方案说明
监控模块必配本方案适用于40AH/220V
65AH/110V以下所有直流
系统。系统可根据电池体
积大小及数量选择电池箱
的数量。
整流模块
交流输入保护
馈线输出
绝缘闪光
充/馈电箱
蓄电池箱
绝缘监测模块
电池巡检模块选配
变压器输入
