一、概述

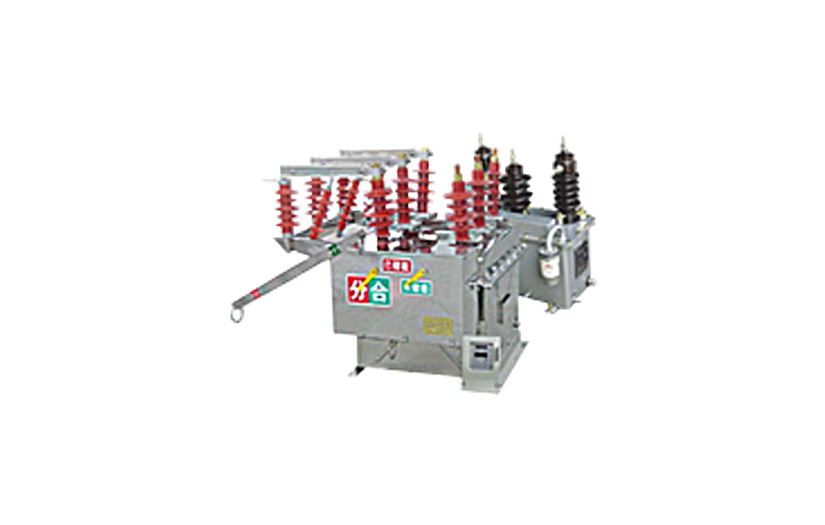

1. ZW8-12型户外柱上高压真空断路器概述

ZW8-12系列户外高压交流真空断路器(以下简称“断路器”)系三相交流50Hz的户外高压开关设备；主要用于农网和城网的10kV系统，作为分、合负荷电流、过载电流及短路电流之用；也可用于其它类似场所。ZW8-12系列户外交流高压真空断路器符合国家标准GB1984《交流高压断路器》和IEC 60056《高压交流断路器》等标准。

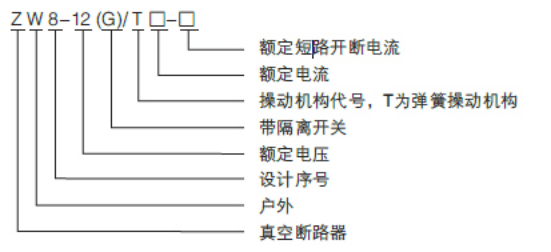

二、型号及含义

三、使用条件

3.1正常使用条件

a) 周围空气温度: -40℃～+40℃；

b) 海拔高度: 不超过2000m;

c) 周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染；

d) 风速不超过34m/s(相当于圆柱表面上的700Pa)；

e) 来自开关设备和控制设备处部的振动或地动是可以忽略的；

f) 污秽等级:Ⅲ级。

3.2特殊使用条件

断路器可以在不同于以上规定的正常使用条件下使用，这时用户的要求应和制造厂家进行协商，并取得一致的意见。

3.3 如超出上述正常使用条件，由用户与制造厂协商。

1.ZW8-12/T型户外高压真空断路器

ZW8-12/T型户外高压真空断路器是ZW8-12断路器系类当中的一款基本型号，主要是跟弹簧操动机构进行配合使用，来进行负荷电流，过载电流，短路电流等开断和关合等操作。

当然这款设备还可以跟隔离开关进行配合使用，作为一种具有明显断口的组合断路器，当然建议配套使用的隔离开关在材质的选择上比较好选用硅橡胶绝缘护套，这样才能让整个组合断路器在不同的环境下都能够完美使用，对于一些恶劣环境能够起到非常的防护作用，有效的避免一些恶劣环境带给设备的影响，在防护能力上面非常的稳定。

设备还可以额外的加装避雷器，可以根据客户的不同需求在合理的位置，向进出线的方向上都可以加装避雷器，来保护设备的正常运行。另外就是设备还可以加装一些涌流控制器，让设备具备了躲涌流和过段涌流的功能，在应用上更加的稳定。最后就是可以根据客户的需求加装一些测量互感器，能够非常有效的观察设备的运行状态。

2.ZW8-12/C型户外高压真空断路器

这款断路器基本上具备了一些普通款断路器的全部功能，一般情况是和控制器进行组合，形成智能断路器，主要适用于一些电源比较充足的场所，向一些具有辐射的场所下使用智能型断路器是非常的方便的，能够帮助供电系统当中对故障进行清除，恢复供电的稳定性，真正做到配电网的自动化。

一般的智能断路器都具备了1到3磁重合闸的功能，且可以在控制器当中对重合的参数进行设定，所以在后续的使用当中也非常的方便。

智能断路器在保护功能方面非常齐全，都是具备了三段复合保护功能，包括合闸涌流控制，过流保护，短路速断，且在参数的设定方面也是可以根据自己的实际需求来进行设定的。

最后就是智能断路器不仅可以实现有线的远方控制，也可以实现在杆下的无线遥控，所以整个设备在控制方面是非常的多样化的。

3.ZW8-12/PT型户外高压真空断路器

这款设备主要跟上面的zw8-12/C型有一点类似，在功能上也是非常的多样化，这款断路器当中是有电压互感器的，可以通过电压互感器在高压线路当中进行取电，然后在将这些电压提供给一些负载控制设备。

设备主要是用于一些线路当中，对线路当中的电压进行监测的作用，如果出现过电压和欠电压的时候，控制器就会自动的切断断路器，所以现在是被广泛的使用在一些主电网之外的并网分支处，对电网实现比较全面的监控和故障隔离作用。

如今这款断路器因为能够输出精度比较高的电压和电流信号，已经是一些变电所当中非常理想化的设备了。

4.ZW8-12/电子PT型户外高压真空断路器

这款断路器跟普通ZW8-12/PT型断路器的较大区别在于，这款断路器配备了电子PT，在运行的过程当中，会从PT当中取电给设备当中电池进行充电，用来保证给负载设备提供稳定的工作电压。

在保护功能上也是非常的全面，具备了涌流控制，过流保护，短路速断这三段负荷保护的功能。

四、技术参数

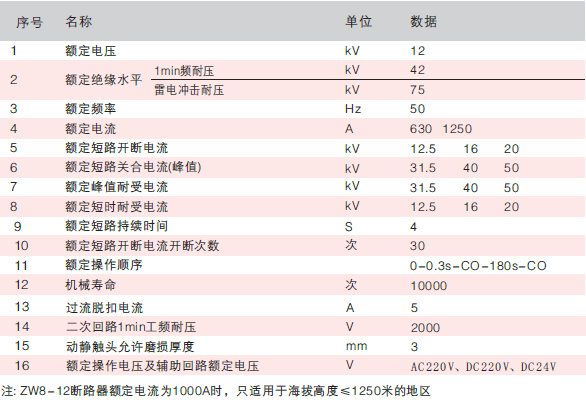

4.1断路器主要技术参数

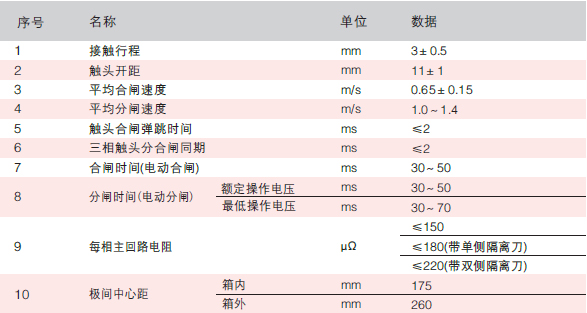

4.2断路器装配调整后机械特性参数

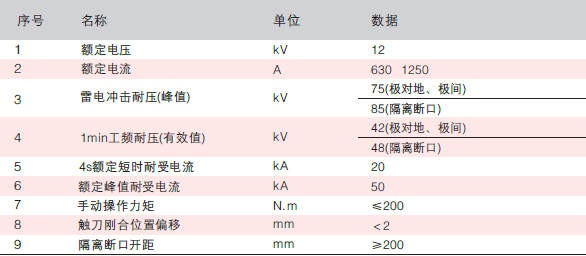

4.1 带单侧隔离开关(从机构方向看在左侧)的ZW8-12户外真空断路器，除满足表1、表2的要求外，隔离开关部分还应满足表3的要求。隔离开关的机械寿命为2000次。

4.2 断路器可配置手动操作机构(只可进行手动分合闸操作)或者电动操作机构(既可手动操作，也可电动操作)；

4.3 断路器可配置防涌流馈线保护装置，实现涌流延时和过流故障延时；

4.4 断路器可内置套管式电流互感器2～6个，变比较大为1000/5，最小为50/5；(其它特殊要求，可与制造厂商协商)。

4.5 断路器可配置外置电压互感器(见图7)，数量分别为1～2个；可配置内置电压互感器(见图8)，另可加装熔断器，数量1个；电压互感器可以作为提供电源或检测线路电压用；

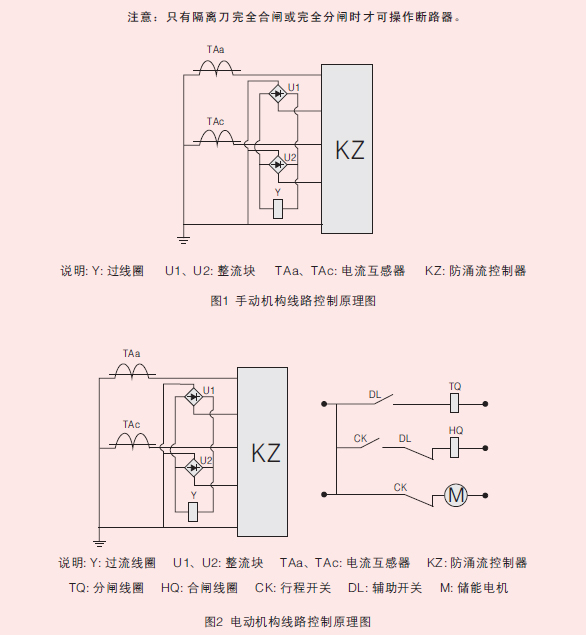

4.6 断路器手动和电动原理图见图1和图2。(注：以随断路器的二次接线原理图为主)

五、断路器结构特点和动作原理

5.1断路器结构如图3所示。

断路器由操动机构、导电回路、绝缘系统、密封件及壳体组成。整体结构为三极共箱式，导电回路是由进出线导电杆、动静端导电板、导电夹与真空灭弧室连接而成，外绝缘主要是通过高压套管来实现，具有搞污秽能力，内绝缘为复合绝缘。带隔离刀的断路器(见图5)，另增三极隔离开关(由另一轴驱动)与之串联，断路器和隔离开关之间有可靠的防误机械联锁装置。断路器处在合闸位置时，隔离开关不能进行分、合闸操作；断路器处在分闸位置时，隔离开关才能进行分、合闸操作。

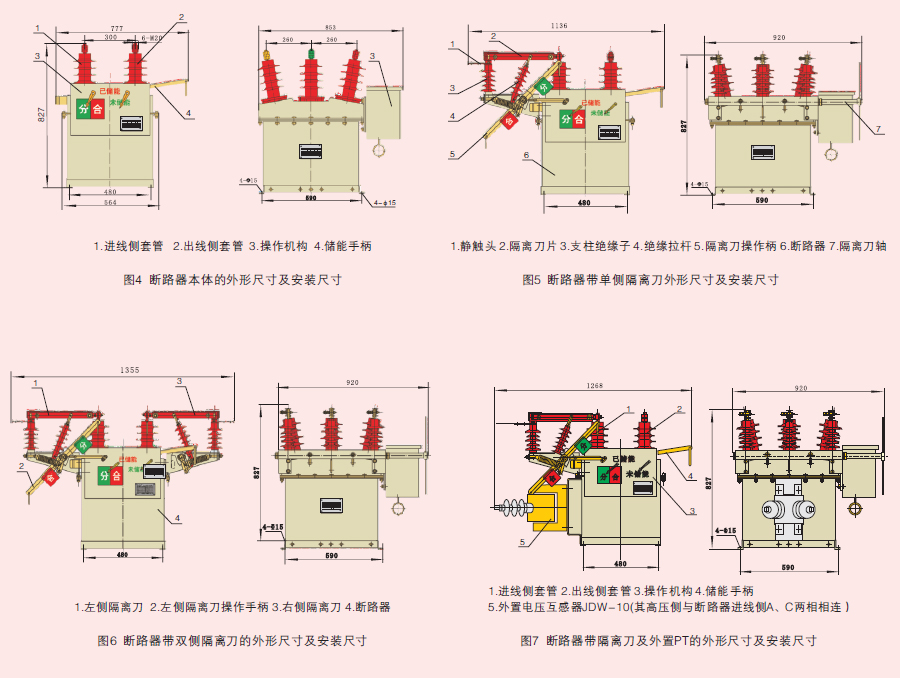

5.2断路器外形及安装尺寸

六、动作原理

断路器是由操动机构操纵，见图3。机构或分闸弹簧17带动断路器的三极主轴6转动，同时拉动绝缘操作杆16和拐臂15，使真空灭弧室8的动静触头拉开或闭合，而使断路器处于分闸或合闸状态。

隔离刀由图5中隔离刀轴驱动隔离刀的分合。隔离刀与断路器之间装有机械联锁装置，保证隔离刀先于断路器闭合，而后于断路器分开，断路器在合闸状态，隔离刀不能动作，图5中隔离刀轴7由另一手柄5操动。隔离刀分合另有标志牌显示。

七、 运输、验收及贮存

7.1 运输

运输时必整台装入封闭的包装箱内加以固定。运输过程中不得翻转、倾斜，需采取防震措施。超吊断路器本体时，勾在箱体上的四个吊环，不得直接搬运环氧绝缘筒。超吊断路器带隔离开关时，重心偏于隔离开关侧，起吊时应缓慢进行。

7.2 验收

用户收到断路器后应进行如下验收工作：

1) 检查包装是否损坏；2)对照产品装箱单检查文件、附件是否齐全；3)检查断路器铭牌上的技术参数、产品合格证是否符合订货要求。

7.3 贮存

本断路器应存放在干燥、通风、防潮、防震及防有害气体侵袭的室内，长期存放应定期检查环境是否符合要求。装箱、开箱和保管应在干燥的室内进行，对产品及各部件要进行核对是否完整和相符。

八、安装、维护

    ZW8-12系列户外高压交流真空断路器良好的安装和维护利于其发挥稳定的性能，巨广电气就为大家详细介绍安装和维护相关知识。

    1、首先真空断路器的安装和维护人员应当掌握基本的安装和维护知识，这就需要使用的厂家对操作人员进行培训后才可以上岗，在安装和维护的过程中遇到问题应当及时记录并多和厂家沟通；

    2、安装前要对断路器外观进行仔细检查（重点检查绝缘套管是否存在破损，储能知识和分合指示有无漏装），在运输过程中断路器外壳有无变形等情况，检查外城后才可以把它装在4米以上的柱子上进行使用，如果断路器还带有隔离开关应当注意检查机械联锁；

    3、安装完成后切勿立即投入使用（还需要进行检查），仔细核对断路器的额定电流、电压和线路是否匹配；

    4、断路器的各种电气参数巨广电气在出厂均已经完成调试，所以大家可省略开机检查只需要耐压实验即可；

    5、巨广电气生产销售的ZW8-12系列户外高压交流真空断路器可单杆或双杆架设，但是大家应当注意安装架设时要保持牢固和平稳；

    6、长期使用中一定要定期对断路器进行检查维护，主要检查断路器动作是否正常（不正常及时维修），如果有隔离开关每年要对隔离开关检查两次（机械联锁是否正常并加润滑脂）；

    7、ZW8-12系列户外高压交流真空断路器底部的干燥剂应及时更换，细孔硅胶制成的干燥剂变浅黄色时及时更换。
