一、概述

1.1配电网所面临的新问题：

1、主干线改良后支线故障率大幅上升；

2、因支线上单一用户的故障和保护配合不当而波及整条馈线停电并引起责任纠纷；

3、变电站接地选线装置不能满足快速查找接地故障的要求；

4、线路多级保护所增加的延时恶化电网的运行环境。

ZW10-12M(ZW27)永磁真空断路器是解决上述问题的理想方案

1.2产品简介：

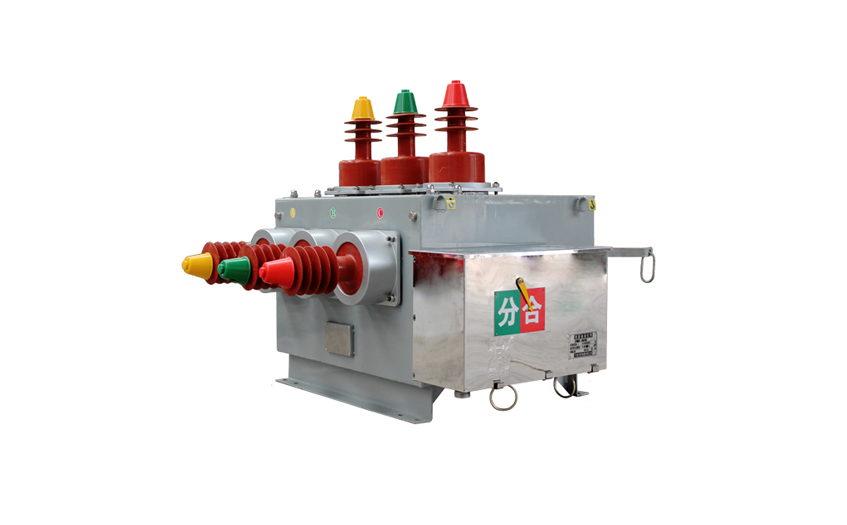

ZW10-12M(ZW27)型户外永磁智能分界真空断路器（以下简称为断路器）主要用于10kV架空线路中作为分支或用户分界开关(俗称看门狗断路器)使用，断路器由开关本体及内置组合CT、控制器及外置PT三部分组成。

1.3订货须知：

订货时应说明产品的型号（例如断路器的额定开断容量、断路器是否带隔离开关、断路器是否带电流互感器及其数量、辅助电源方式等）、名称、数及所需电流互感器的变比等。

用户须提出安装方式，选择相应紧固附件。

用户须根据使用要求选择相应的功能配置。

1.4随机文件

1产品合格证一份。

2安装使用说明书一份。

3装箱单一份。

1.5售后服务：

我公司本着优质、高效、发展的精神，以优质的产品、贴心的服务为理念，并公开、负责地向您郑重承诺如下：

1. 我厂出售的所有产品最低保修期为一年，部分产品保修三年。保修期内免费上门维修(人为因素或不可抗拒的自然现象所引起的故障或破坏除外)。

2. 在接到报修通知后，七个工作日内赶到现场并解决问题。

3. 用户可以通过售后电话咨询有关技术问题，并得到明确的解决方案。

4. 用户在正常使用中出现性能故障时，本公司承诺以上保修服务。除此以外，国家适用法律法规另有明确规定的，本公司将遵照相关法律法规执行。

5. 在保修期内，以下情况将实行有偿维修服务;

(1)由于人为或不可抗拒的自然现象而发生的损坏。

(2)由于操作不当而造成的故障或损坏。

(3)由于对产品的改造、分解、组装而发生的故障或损坏.

二、功能特点：

*内置零序和两相CT：当用户支线发生单相接地或相间短路故障时，分界开关自动跳闸，不影响变电站对馈线上其它分支线路的供电；

*配户外PT：可提供控制电源及检测信号.

*参数设置：过流保护值连续可调，各项参数可根据线路状况进行整定；

*真空永磁开关：永磁机构同弹簧机构相比具有结构简单、动作可靠

2.1使用寿命长的特点：

永磁操动机构由于运动部件非常少，取消了复杂的机械锁扣及脱扣系统，因而具有无法替代的优势：故障少、可靠、寿命长（可达到10万次以上）、无需润滑，

  *不锈钢：采用不锈刚外壳，外形美观使用寿命长；

  *控制单元：集保护与控制于一体，可通过GSM远程通讯实现抄表读数据、设置参数、查看运行状况的功能，并具有抗干扰能力强，运行安全可靠的特点。

*带航空插头的电缆连接 各部件之间通过航空插头对接，简单方便，便于维护；

*GSM远距离无线通讯 开关可配置GSM无线通讯附件将监测数据传送到电力管理中心，实现对用户负荷的远方实时数据监控；可快速定位故障点，用户支线故障造成分界开关保护动作后，设备自动将信息报送到电力管理中心。

GSM.1 短信通信服务简介

短信息服务是GSM系统中提供的一种GSM终端（手机）之间，通过服务中心进行文本信息收发的应用服务，其中服务中心完成信息的存储和转发功能。并且由于GMS网络在全国范围内实现了联网和漫游，具有网络能力强等特点。用户无需另外组网，在极大提高网络覆盖范围的同时也为客户节省了昂贵建网费用和维护费用，克服了传统的专用网通信系统的投资成本大，维护费高，网络监控的覆盖范围狭小和用户数量有限等缺陷。比起传统的集群系统，GSM网络在无线网络覆盖方面更具有无法比拟的优势，加上GSM本身具备的双向数据传送功能，使得这些应用得到迅速普及。因此，我公司**了具有GSM短信通信功能的故障检测控制器。该控制器可以以手机短信的方式编辑操作命令，可以方便地进行参数整定、遥控开关分合、查询开关状态、查询事件记录等。并且控制器还可通过短信通讯的方式与电力管理中心的后台机进行联接。

2 短信代码

用手机以短信息来控制器的参数整定，查阅保护定值、进行分合闸操作和查阅各种事件记录，下行的指令必须是控制器能识别的代码化了的指令。要求控制器能应答手机的查询，其上行的应答，也只能是简单的、代码化了信息。所以使用手机方式，就要短信息代码化。控制器和手机之间的租信息代码详见附表《控制器短信代码表》

3 使用短信代码时的注意事项

a、 编写短信命令时，必须用英文大写格式，用中文拼音格式或英文小写格式，短信命令无效。

b、 零序保护动作时限单位为秒，其它保护动作时限单位为毫秒。

c、 下行零序电流的定值指令时，输入的数字必须是整数，而代表的电流是该整数的十分之一。

d、 以短信息与控制器之间的通信，使用的手机必须入“中国移动”网。

e、 查询定值时显示的速断和过电流值，修改定值时输入的速断和过电流定值，都是一次电流值。

三、产品生产实景图：
